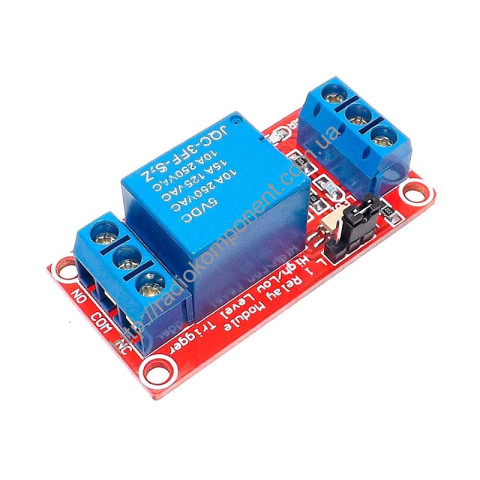

Модуль 1 реле 5V с опторязвязкой для ARDUINO

Пятивольтовый одноканальный релейный модуль с оптической развязкой предназначен для управления силовой нагрузкой посредством Arduino или других контроллеров.

Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам VCC и GND модуля. Затем к управляющим выводам IN релейного модуля необходимо подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе.

Релейный модуль имеет два интерфейса – для подключения управляющего микроконтроллера и для подключения управляемых приборов к реле. Для подключения релейного модуля к управляющему устройству используется 3-контактный клеммник. Контакты GND и VCC для подключения питающего напряжения 5В, вывод IN для подключения управляющего сигнала.

Для подключения нагрузки к реле на плате присутствует 3 контактный клеммник.
Питание релейного модуля может осуществляться как от управляющего контроллера, так и от внешних источников питания. С помощью перемычки можно выбрать уровень, которым будет производится управление высокий/низкий.

Технические параметры модуля:
Напряжение питания, В 5
Рабочий ток реле, мА 15 ... 20
Реле JQC-3FF-S-Z
Размеры модуля, мм 50 х 26 х 18
