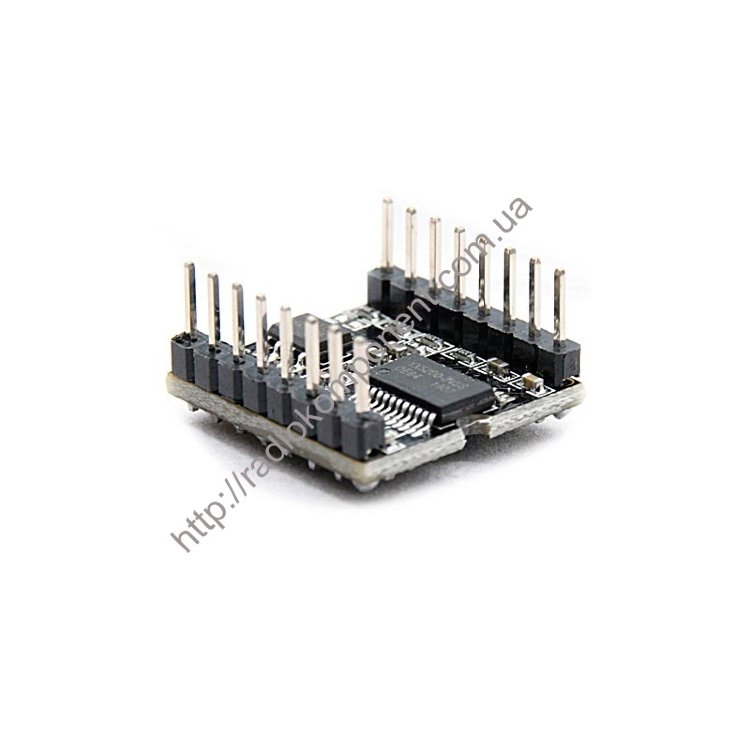

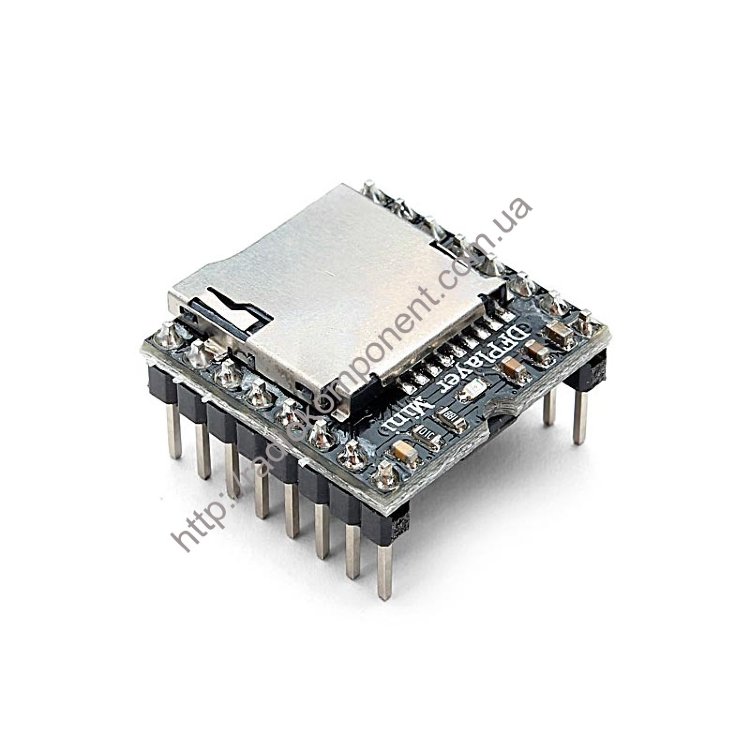

Модуль DFplayer mini MP3-плеер

DFPlayer - миниатюрный MP3-модуль со встроенным усилителем мощности и возможностью подключения динамика до 3 Вт. Проигрыватель может использоваться как отдельный модуль, так и в комбинации с Arduino совместимым контроллером. DFPlayer поддерживает распространенные аудио форматы MP3, WAV и WMA.Поддерживает TF-карты с FAT16, FAT32 файловой системой.

Всё, что нужно — это записать набор фраз на microSD-карту, вставить карту в модуль и в нужный момент вызвать функцию «play» с номером нужной композиции. В любой момент имеется возможность приостановить воспроизведение, а затем возобновить с того же места.

Модуль поддерживает до 25500 фрагментов фраз, сигналов или мелодий. Все аудиофайлы можно поделить на группы по 255 композиций. Можно выбрать один из 30-ти уровней громкости и один из 6-ти режимов эквалайзера.

Если понадобится использовать модуль в качестве обычного плеера, то не потребуется выделять для кнопок управления дополнительные цифровые входы. Модуль имеет два входа, к которым можно подключить до 20-ти кнопок.

Вывод Описание
VCC
Питание «+»
GND Питание «−»
RX UART приём
TX
UART передача
SPK1
Громкоговоритель «+»
SPK2 Громкоговоритель «−»
BUSY Индикатор состояния («0» — простой, «1» — проигрывание)
DAC_R
Выход на наушник или усилитель (канал «R»)
DAC_L
Выход на наушник или усилитель (канал «L»)
IO1
Вход управления: короткое нажатие — «назад», длинное — уменьшить громкость
IO2
Вход управления: короткое нажатие — «вперёд», длинное — увеличить громкость
ADKEY1
Порт для подключения резистивной клавиатуры, вход 1
ADKEY2
Порт для подключения резистивной клавиатуры, вход 2
USB+ USB порт, порт «+»
USB− USB порт, порт«−»

Технические характеристики модуля:

Напряжение питания: 3,3–5 В
Количество каналов: 1 (моно, 3 Вт) + 2 (стерео, без усилителя)
Поддерживаемые частоты дискретизации: 8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 кГц
Разрядность ЦАП: 24 бита
Отношение сигнал/шум: до 85 дБ
Поддерживаемые файловые системы: FAT16, FAT32
Максимальный объём SD-карты: 32 ГБ
Количество каталогов композиций: до 100
Количество композиций в каталоге: до 255
Форматы аудиофайлов: MP3, WAV, WMA
Кол-во уровней громкости: 30
Режимов эквалайзера: 6 (Normal/Pop/Rock/Jazz/Classic/Base).
