| MPN | Артикул | Бренд | На складе | Цена | Скидки | Количество | Описание | Вес г. | Тип монтажа | Заводская упаковка |
|---|
| 28990 | СНГ | 9 шт |
50 грн.
|
27/54(с ручкой)х24х25mm; Ucc=~220V; 4A Набор деталей, плата, схема. | 17.5 | DIP | 1шт. | ||||
| — | — | — |
70 грн.
|
— | По вопросам сборки и копиляции прошивки обращаться в тех.поддержку проекта: тел.- 0673117978, скайп - tyomanik, эмеил - [email protected] Возможна услуга по разработке нестандартных радиоэлектронных устройств, а также разработка и изготовление единичных экземпляров печатных плат (лут). Скачать проект одним файлом: Скачать список компонентов для сборки Скачать архив с прошивками Плата заводская. Отличное качество. Отображение результатов на символьном LCD-дисплее 2x16 или 4x20. Если используется микроконтроллер с объемом флэш-памяти, минимум 32k, то также можно применить графический дисплей 128x64 пикселя с контроллером ST7565 или SSD1306. Разная модификация устройства под разные детали. Присутствует маркировка номиналов деталей.(для китовых наборов). Тестер измеряет(в зависимости от прошивки): Транзисторы, Симисторы, Диоды, Резисторы, Конденсаторы, ЕСР, Индуктивность ,Стабилитроны, Напряжение до 50в. Есть самокалибровка. Есть одна, не очень значительная, ошибка на плате - светодиод нарисован на плате наоборот. При сборке обратите внимание на этот момент. | — | — | — | |||
| 20553 | — | — |
32 грн.
|
— | Набор включает в себя все компоненты для сборки устройства и печатную плату. Напряжение питания: 2.5-14. 5 В Простая схема которая не требует настройки кроме как пайки СМД деталей. | — | — | — | |||
| 21731 | — | — |
75 грн.
|
— | AT89C2051-based of four electronic clock kit Kit Model: YSZ-4 Supply voltage: 3V-6V PCB Size: 52mm * wide 42mm | — | — | — | |||
| 21733 | — | — |

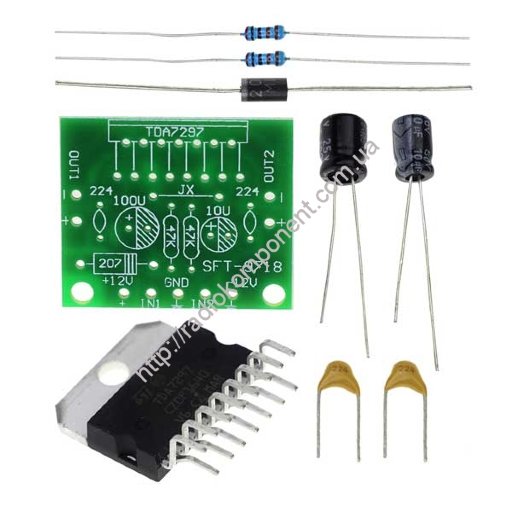

55 грн.
|
— | Набор для самостоятельной сборки усилителя Микросхема: TDA7297 Питание: 6...18V Мощность: 2*15W | — | — | — | |||
| 22843 | СНГ | — |
43 грн.
|
— | 23/50(с ручкой)x36x25mm; 220Vac; 4A Набор деталей, плата, схема. | 16 | DIP | 1шт. | |||
| 23922 | СНГ | — |
48 грн.
|
— | 23/50(с ручкой)x36x25mm; 220Vac; 12A Набор деталей, плата, схема. | 19 | DIP | 1шт. | |||
| 23923 | СНГ | — |
120 грн.
|
— | 23/50(с ручкой)x36x25mm; 220Vac; 25A Набор деталей, плата, схема. | 22 | DIP | 1шт. | |||
| — | — | — |
675 грн.
|
— | Двухламповый сверхрегенеративный FM радиоприёмник обеспечивает громкоговорящий приём местных FM радиостанций с частотной модуляцией. Диапазон: FM, 88 - 108 MHz. Потребление: Анодное: 250V, не более 30mA. Накальное: 6,3V, не более 0,8A. Размер платы: 131 х 91 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее | — | — | — | |||
| — | — | — |
675 грн.
|
— | Двухламповый радиоприёмник 0-V-1 обеспечивает громкоговорящий приём местных и дальних мощных радиостанций на внешнюю антенну. Диапазон: Средневолновый, 520 - 1620 KHz. Электронная настройка варикапами. Потребление: Анодное: 250V, не более 40mA. Накальное: 6,3V, не более 0,8A. Размер платы: 131 х 91 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее | — | — | — | |||
| — | — | — |
730 грн.
|
— | Двухламповый радиоприёмник 1-V-1 обеспечивает громкоговорящий приём местных и дальних мощных радиостанций на внешнюю антенну. Диапазон: Средневолновый, 520 - 1620 KHz. Электронная настройка варикапами. Потребление: Анодное: 250V, не более 30mA. Накальное: 6,3V, не более 0,8A. Размер платы: 131 х 91 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |
899 грн.
|
— | ВЧ тракт FM супергетеродина, совместно с внешним УНЧ, обеспечивает приём местных FM радиостанций с частотной модуляцией. Диапазон: FM, 88 - 108 MHz. Потребление: Анодное: 250V, не более 20mA. Накальное: 6,3V, не более 1A. Размер платы: 131 х 91 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |
839 грн.
|
— | Средневолновый ВЧ тракт АМ супергетеродина, совместно с внешним УНЧ, обеспечивает приём местных и дальних мощных АМ радиостанций на внешнюю антенну. Диапазон: СВ (MW), 520 - 1620 KHz. Потребление: Анодное: 250V, не более 20mA. Накальное: 6,3V, не более 1A. Размер платы: 131 х 91 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |
520 грн.
|
— | Маломощный радиопередатчик с амплитудной модуляцией для осуществления местного радиовещания в ограниченном радиусе от произвольного источника сигнала. Рабочая частота: 1000 (+-10%) KHz. Мощность в антенне: около 5mW. Регулировка глубины модуляции. Потребление: Анодное: 250V, не более 10mA. Накальное: 6,3V, не более 0,33A. Размер платы: 71 х 71 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |

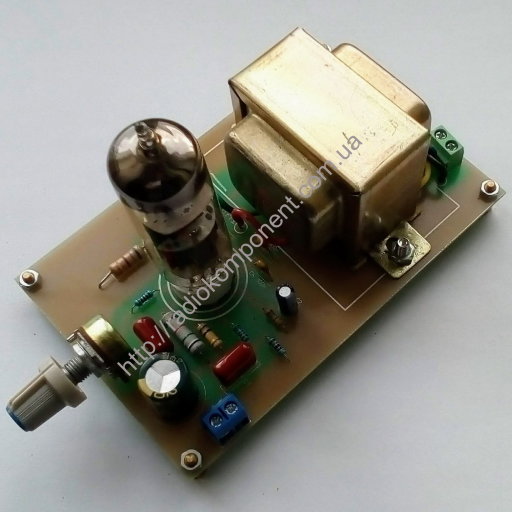

650 грн.
|
— | Простой и надежный двухкаскадный УНЧ для работы в комплекте с высокочастотными трактами радиоконструкторов Tube DIY Kit. Может использоваться и как самостоятельная конструкция. Выходная мощность около 3W. Сопротивление нагрузки: 8-16Ω. Потребление: Анодное: 250V, не более 45mA. Накальное: 6,3V, не более 1A. Размер платы: 125 х 80 мм. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |
1 199 грн.
|
— | Обеспечивает питание ламповых схем нестабилизированным анодным и накальным напряжениями: Напряжение сети: 220V/240V 50Hz. Анодное: 250V 75mA, постоянный ток. Накальное: 6,3V 2A, переменный ток. Размер платы: 125 х 80 мм. Встроенный противопомеховый (EMI) фильтр. По цепи накала возможна подача положительного напряжения для борьбы с фоном 50Hz. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| — | — | — |
899 грн.
|
— | Обеспечивает питание ламповых схем нестабилизированным анодным и накальным напряжениями: Напряжение сети: 220V/240V 50Hz. Анодное: 250V 100mA, постоянный ток. Накальное: 6,3V 2A, переменный ток. Размер платы: 125 х 80 мм. Встроенный противопомеховый (EMI) фильтр. По цепи накала возможна подача положительного напряжения для борьбы с фоном 50Hz. Набор поставляется в виде печатной платы и комплекта деталей. Подробнее... | — | — | — | |||
| 26023 | CHINA | — |
156 грн.
|
— | Набор компонентов для самостоятельной сборки частотомера с диапазоном от 1Гц до 50МГц и функцией тестера кварцевых резонаторов. С его помощью легко обнаружить неисправность генератора, измерить и подстроить частоту. Конструктор содержит только детали и плату, для сборки готового изделия Вам понадобится паяльник, припой и флюс (канифоль). Будет полезным как начинающим так и опытным электронщикам. - Позволяет измерять частоты кварцевых резонаторов; - Режим энергосбережения (если нет изменения показаний частоты — автоматически выключается дисплей (мигает 0) - Автоматическое переключение диапазонов измерения частоты - При отображении результатов в кГц мигает точка, отображающая дробную часть - При отображении результатов в МГц светится точка, отображающая дробную часть - Возможность самостоятельно запрограммировать полярность входа - Возможность запрограммировать величину, которая будет вычитаться или прибавляться к измеренному значению (цифровая шкала)  Технические характеристики:   - Диапазон измеряемых частот: от 1 Гц до 50 МГц - Точность измерения - 5 знаков (например 0.0030 кГц; 8.1925 МГц; 16.000 МГц) - Напряжение питания: 5...9 В - Потребляемый ток в режиме ожидания: 11 мА - Габаритные размеры: 80 х 53 мм | 34 | — | 1шт. | |||
| 26334 | CHINA | — |
72 грн.
|
— | Набор предназначен для изготовления металлоискателя, позволяющего обнаруживать предметы из черных и цветных металлов. В наборе комплект деталей плата и описание сборки (динамик в комплек не входит). Технические характеристики: Глубина обнаружения монеты 20 — 25 см Глубина обнаружения крупных предметов 100 - 150 см Напряжение питания, 9 — 14 B Потребляемый ток, 60 — 70 мА Импульсный потребляемый ток, 1 — 2 А Габаритные размеры платы, 45 x 52 мм Принципиальная электрическая схема Схема расположения элементов Общее описание: Прибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме NE555 и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме TL072 и транзисторе ВС547. Возбуждающий сигнал передается периодически в катушку датчика, в виде импульсов длительностью 125-150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность. Изготовление поисковой катушки: Для изготовления поисковой катушки понадобится жесткая неметаллическая оправка Ø 200-250 мм, медный обмоточный эмалированный провод ПЭВ (Ø0,4 - 0,6 мм) длиной 20 метров, медный многожильный изолированный провод 2x1,5 мм2 длиной 120 - 150 см для соединения катушки с платой. На оправку плотно намотать 25 витков обмоточного провода. Концы провода закрепить и с помощью пайки соединить многожильным изолированным проводом с платой к контактам L1. Сборка и настройка металлоискателя К контактам SP1 подпаять динамик 8 Ом 0.5 Вт. К контактам Р1 подается питание 9-14 В (предпочтительно от аккумулятора 12 В 1.2 А/час). После включения устройства вращением подстроечного резистора R8 найти такое положение, когда щелчки в динамике максимально затихнут, а шум еще не начнет нарастать, после чего переменным резистором R9 проделать ту же операцию но более точно, максимальная чувствительность металлоискателя находится на пороге появления звука. Чувствительность металлоискателя можно улучшить, изменяя количество витков катушки. При диаметре оправки в 250 мм, и обмоточном проводе Ø0,5 мм - это примерно 14 витков. После окончания настройки катушке можно придать жесткую форму, обмотав ее скотчем, изолентой или пропитав эпоксидной смолой. Спаянную и отлаженную плату рекомендуется покрыть лаком. Это предотвратит уход параметров при изменении условий окружающей среды и обеспечит стабильную и надежную работу устройства. В состав набора входит: U1 NE555 U2 TL072 VT1 S9015 VT2 BC547 VT3 IRF740 D1 1N4148 D2 1N4148 R1 120 К R2 47 К R3 68 К R4 68 К R5 100 К R6 1 М R7 1.6К R8 (подстроечный) 50 К R9 (переменный) 20 К R10 910 - 1 К R11 470 - 510 R12 33 - 100 R13 150 R14 430 - 470 К R15 11 R16 360, 2Вт R17 360, 2Вт С1 2200x16 В С2 0.1 мкФ СЗ 0.1 мкФ С4 10x25 В С5 10x25 В С6 1000 пФ С7 1x50 В С8 1x50 В Печатная плата Ручка для переменного резистора Схема электрическая принципиальная | 32 | — | 1шт. |
