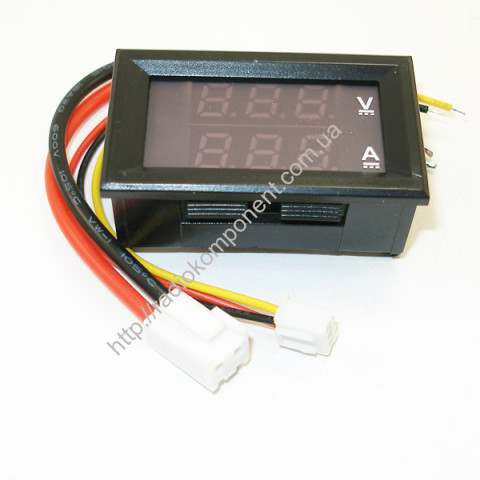

Амперметр-вольтметр 0-100V/10A цифровой, красного свечения

  • Амперметр-вольтметр 0-100V/10A цифровой, красного свечения
  • Амперметр-вольтметр 0-100V/10A цифровой, красного свечения
Артикул: 24692
нет на складе
90 грн.
Сообщить о поступлении

Цифровой вольтметр-амперметр предназначен для измерения напряжения постоянного тока и силы тока подключённого источника питания. Модуль можно использовать в источниках питания, в которых необходима визуализация выходных параметров. Также его можно использовать для замеров показателей напряжения и тока внутри цепи устройств.

Модуль состоит из двух семисегментных индикаторов красного цвета. Диапазон измерения напряжения составляет от 0 до 99,9 В, а силы тока от 0 до 9,99 А. Точность показаний устройства составляет ±1%. Частота обновления измерений около 200 мс/раз. Особенностью данного вольтметра-амперметра является встроенный шунт, благодаря которому не требуется устанавливать внешний шунт для измерения силы тока.

Плата измерителя имеет 5 выводов:
красный провод: измерение силы тока внешнего устройства 0 - 9,99 А
черный провод: «земля»
желтый тонкий провод: измерение напряжения внешнего устройства 0 -100 В
красный тонкий провод: питание устройства напряжением 4,5 - 30 В
черный тонкий провод: «земля»

Существует два способа подключения цифрового вольтметра-амперметра:
Если напряжение измеряемого источника питания находится в диапазоне от 4,5 до 30 В и имеет общий провод с измерителем, то прибор можно подключить к его питанию.
При наличии напряжения измеряемого источника свыше 30 В, для питания устройства необходимо использовать внешний источник питания напряжением от 4,5 до 30 В.
Данный измеритель продается уже откалиброванным. При необходимости откалибровать устройство нужно воспользоваться двумя подстроечными резисторами. С помощью потенциометра I_ADJ осуществляется регулировка точности измерения силы тока, а переменный резистор V_ADJ изменяет точность напряжения постоянного тока.

БрендCHINA
Вес г.17.5
Заводская упаковка1шт.
