AMS1117-3.3 линейный понижающий стабилизатор напряжения с малым падением buck step down DC-DC

AMS1117-3.3 миниатюрный понижающий преобразователь напряжения постоянного тока. Особенностями линейных преобразователей являются: низкая стоимость, малые габариты и отсутствие пульсации выходного напряжения. Модуль имеет штыревые разъемы, что позволяет использовать конвертер в проектах на базе платформы Arduino. Также преобразователь напряжения можно использовать в качестве питания аналоговых устройств, портативных приборов, зарядки аккумуляторов и т.д.

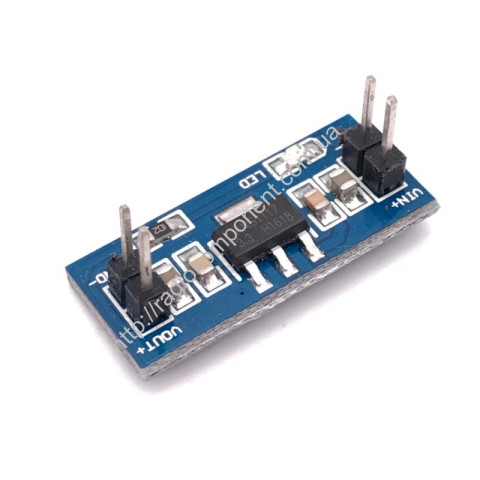

Плата преобразователя спроектирована на базе линейного стабилизатора напряжения AMS1117 и вспомогательных компонентов, которые обеспечивают правильную работу модуля. Микросхема AMS1117 имеет 3 вывода и выполнена в корпусе «SOT-223». Максимальное значение выходного тока стабилизатора составляет 800 мА.

Подключается источник питания и нагрузка с помощью 4 штыревых разъемов:

VIN+: входное напряжение 4,8 - 12 В
VIN-:
«земля»
VOUT+:
выходное напряжение 3,3 В
VOUT-: общий провод устройства

Подавать напряжения питания можно от внешнего источника питания. Несмотря на размеры модуля диапазон входного напряжения платы составляет от 4,8 до 12 В, а выходного напряжения постоянного тока 3,3 В. Сигнализирует о подаче питания светодиод, который подключён к шине питания.

Технические характеристики модуля:

Линейный стабилизатор напряжения AMS1117
Входное напряжение, В 4,8 ... 12
Номинальное выходное напряжение, В 3,3
Выходное напряжение, В 3,234 ... 3,366
Выходной ток, мА 800
Рабочая температура, °C -40 ... +85
Размеры модуля, мм 25 х 11.
