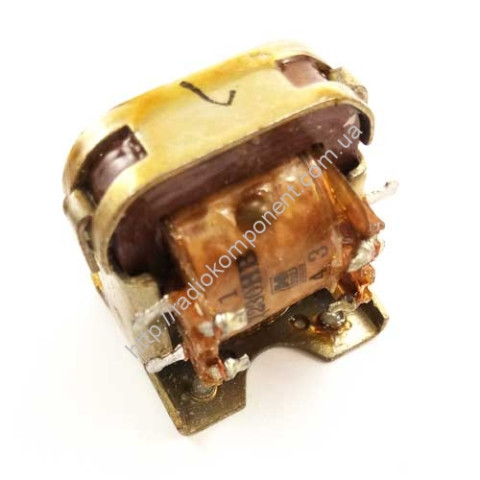

Дроссель Д230НВ

Manufacturer СНГ
Артикул 23880
Краткое описание Д230НВ | Низкочастотный сглаживающий дроссель фильтра | Броневой магнитопровод (ШЛ) | 0.05 Гн / 1.6 А | 1.8 Ом, всеклиматический («В»), приемка «5» | СССР / СНГ
Категории Трансформаторы, индуктивные компоненты
Характеристики
Тип Описание
Назначение Дроссель
Серия Д
Количество обмоток 2
Бренд СНГ
Заводская упаковка 25шт.
Тип монтажа DIP
Описание

Типоразмер магнитопровода ШЛм10х10

---------------------------------------------

Параллельное соединение обмоток:

Переменная составляющая напряжения Вэф: 0,169

Индуктивность при номинальном токе Гн: 0,0025

Номинальный ток подмагничивания А: 3,2

Омическое сопротивление обмоток Ом: 0,24

---------------------------------------------

Последовательное соединение обмоток:

Переменная составляющая напряжения Вэф: 0,338

Индуктивность при номинальном токе Гн: 0,01

Номинальный ток подмагничивания А: 1,6

Омическое сопротивление обмоток Ом: 0,96
