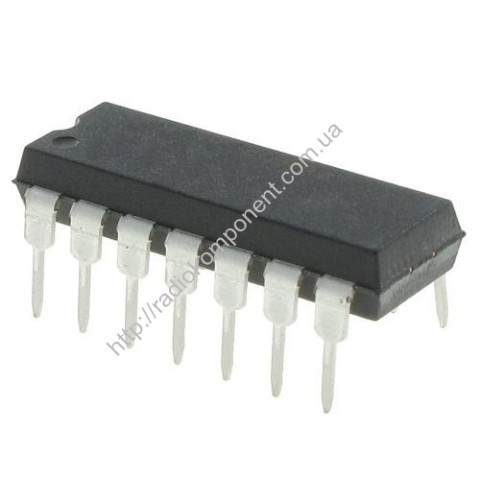

Микросхема К155ЛА11

Интегральная микросхема серии ТТЛ.
Микросхемы К155ЛА11 представляют собой 4 двухвходовых высоковольтных элемента И-НЕ с открытым коллектором.
Предназначены для выполнения логической операции И-НЕ, сопряжения с МОП ИС и с другими 12-вольтовыми схемами.
Содержат 32 интегральных элементов.
Корпус типа 201.14-1, масса не более 1 г.

Предельно допустимые режимы эксплуатации К155ЛА11:
- Напряжение питания .......... 4,75 - 5,25 В
- Входное напряжение низкого уровня .......... < 0,4 В
- Входное напряжение высокого уровня .......... > 2,4 В
- Входной ток низкого уровня .......... < 16 мА
- Выходной ток высокого уровня .......... < -0,8 мА
- Емкость нагрузки .......... < 15 пФ
- Длительность фронта и среза входного импульса < 150 нс
- Температура окружающей среды:
- К155 .......... -10 + 70 °С
- КМ155 ......... - 45 + 85 °С
