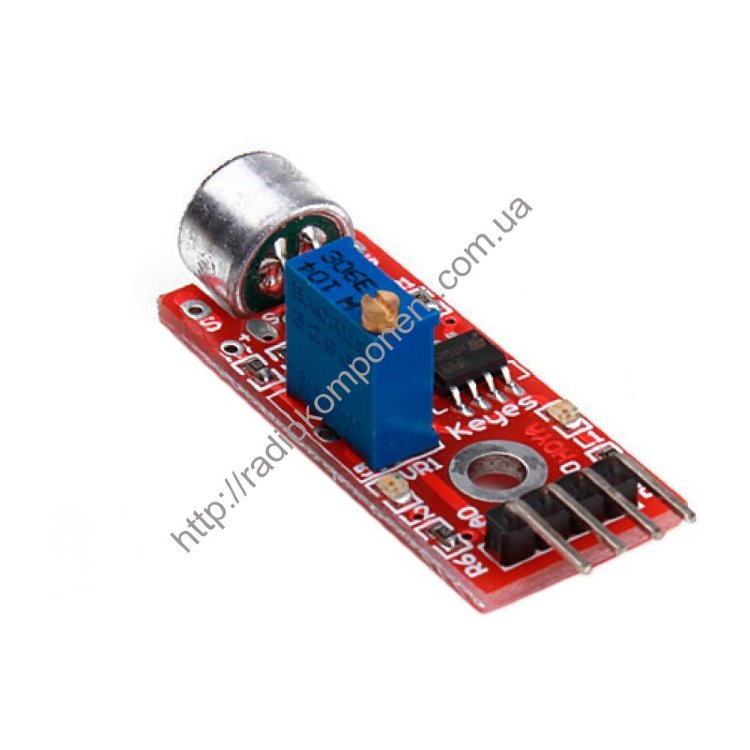

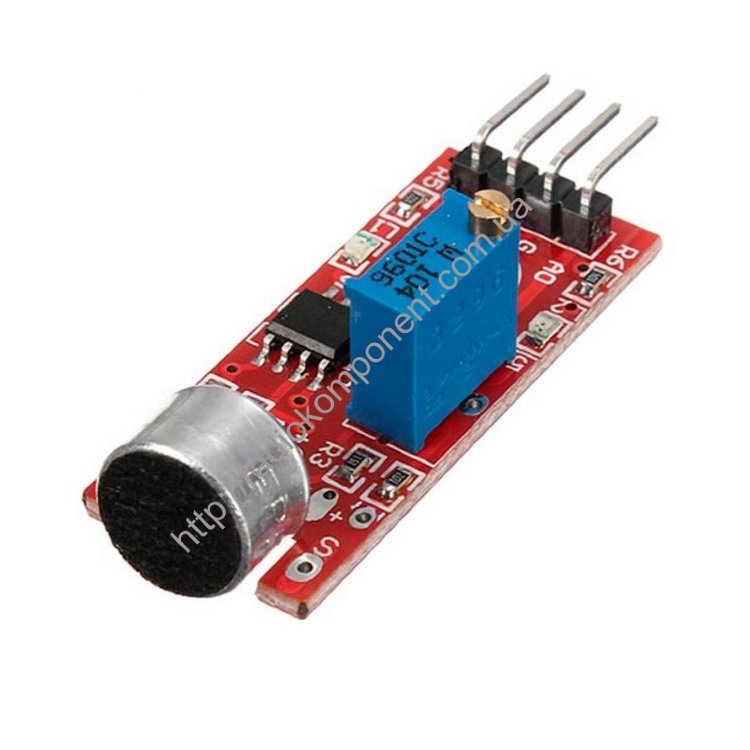

KY-037 модуль микрофонного усилителя

Модуль KY-037 представляет собой высокочувствительный микрофон, который обнаруживает звуки громкостью выше заданого порогового значения. Данный модуль может использоваться для обнаружения щелчков, хлопков, шагов, включения света и т.д. Также данный модуль может применяться в охранных системах.

Модуль спроектирован на основе чувствительного датчика звука и компаратора LM393YD. С помощью микросхемы компаратора LM393YD определяется момент превышения порога громкости звука. При колебании мембраны датчика от звуковой волны, изменяется его емкость, вследствие чего изменяется напряжение на выходе датчика звука. Для передачи данных о превышении порога используются 2 вывода аналоговый (A0) и цифровой (D0). При превышении выставленного порогового значения на выводе D0 появляется сигнал высокого уровня.

Настройка порога срабатывания датчика выполняется подстроечным резистором, который установлен рядом с компаратором. При настраивании порога срабатывания датчика следует обратить внимание на состояние светодиода L2, который загорается при превышении установленного звукового порога. О наличии питания сигнализирует светодиод L1, который подключен к шинам питания.

На плате модуля имеется 4 вывода:

A0: проводит напряжение, которое соответствует уровню громкости окружающего шума
G: общий провод («земля»)
D0: передает логический сигнал о превышении порога громкости
+: обеспечивает напряжение питания модуля
Подавать питание на датчик можно от внешнего источника питания, платформы Arduino или других микроконтроллерных устройств. Напряжение питания модуля составляет 5 В.

Технические характеристики модуля:

Напряжение питания, В 3,3 ... 5
Рабочая температура, °C 0 ... +70
Размер монтажного отверстия, мм 3
Размеры модуля, мм 34 x 16.
