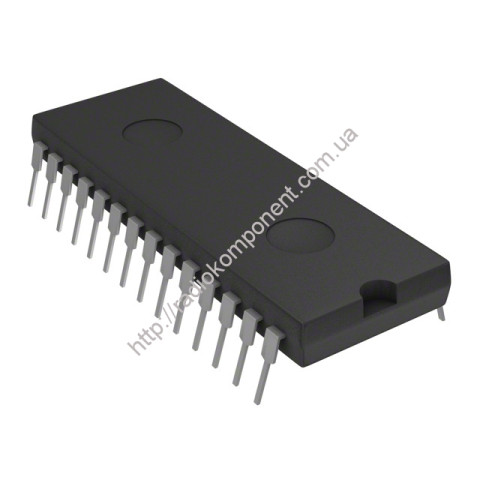

Микросхема КР1582ИП1

Микросхема представляет собой схему (БИС LU) обработки сигналов управления и взаимодействия автоматических телефонных станций (АТС) и предназначена для логической и временной обработки сигналов управления и взаимодействия, передаваемых между АТС по соединительным линиям, уплотненной аппаратурой ИКМ-30. БИС является универсальной для различных типов входящих в аппаратуру ИКМ-30 согласующих устройств (CV): исходящих СИ и входящих СВ, а также для различных режимов включения СУ в соединительные линии (местные, междугородные, декадно-шаговые, координатные). Выбор режимов работы осуществляется подачей соответствующих уровней на входы изменения режима «МО» и входы выбора режима СИ/СВ «CS».

Кроме логической обработки СИВ и формирования выходных управляющих сигналов СО, TF, EBL, БИС осуществляет функцию удержания разговорного тракта при сбоях и авариях в аппаратуре ЦСП, а также реализует функции временной селекции сигналов и коррекции длительности импульсов набора номера. Все виды временной обработки сигналов осуществляются цифровыми методами, что значительно повышает стабильность параметров.
