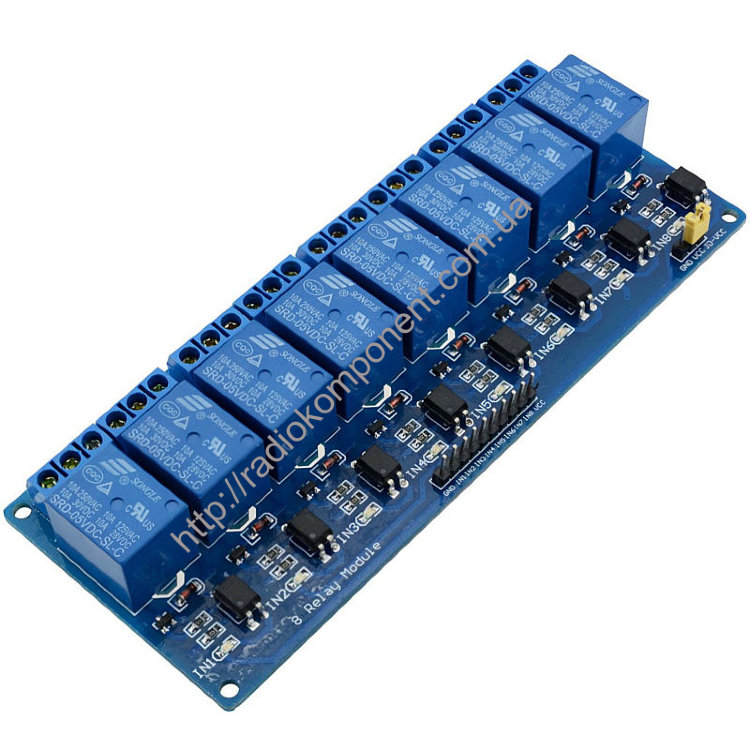

Модуль 8 реле 5V с опторазвязкой для ARDUINO

Пятивольтовый восьмиканальный релейный модуль предназначен для управления до восьми силовых нагрузок посредством Arduino или других контроллеров.

Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. После чего к управляющим выводам IN1-IN8 релейного модуля можно подключать микроконтроллер, компьютер или другое управляющее устройство и приступать к работе.

Релейный модуль имеет два интерфейса – для подключения управляющего микроконтроллера и для подключения управляемых приборов к реле. Для подключения релейного модуля к управляющему устройству используется 10-ти контактный коннектор. Контакты GND и VCC для подключения питающего напряжения 5В, выводы IN1-IN8 для подключения управляющего сигнала.

Для подключения нагрузки к реле на плате присутствует 24 винтовых контакта, по 3 на каждое реле.
Питание релейного модуля может осуществляться как от управляющего контроллера, так и от внешних источников питания. Если необходима полная гальваническая изоляция, подключите Vcc к выходу +5В Arduino, но не подключайте GND. Уберите перемычку Vcc-JDVcc. Подключите отдельные +5В к выводу JDVcc и GND с платы – это даст питание для транзисторов и обмотки реле.

Характеристики:
рабочий ток реле: 10 - 15мА (каждого)
напряжение питания реле 5В
реле SRD-05VDC-SL-C AC250V 10A
габаритный размер: 138 x 56 x 18 мм.
