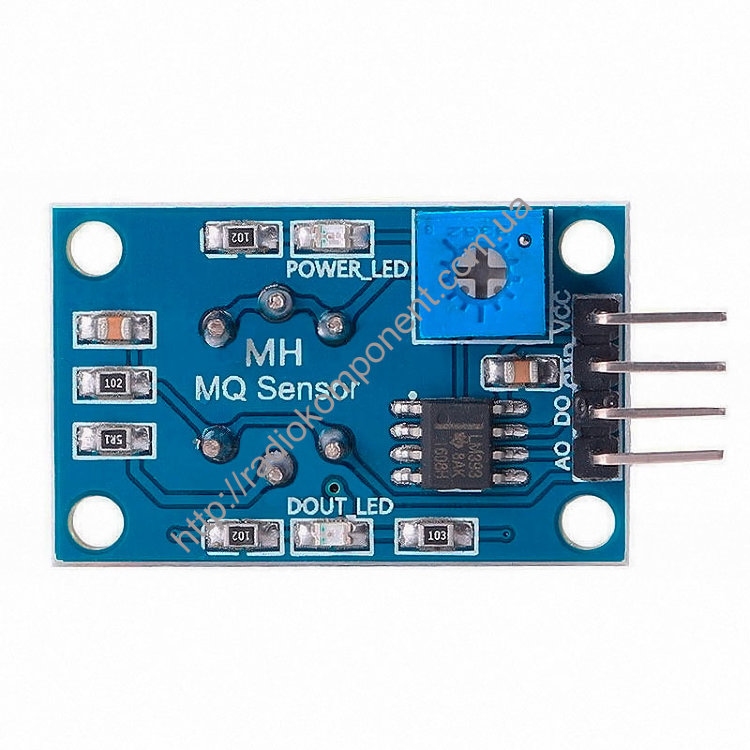

Модуль датчика угарного газа CO MQ-7

Модуль датчика MQ-7 необходим для обнаружения угарного газа в окружающей среде. Так же он способен определить такие газы: пропан, пропилен, бутан и природный газ. Показания датчика снимаются в диапазоне 10 - 1000 ppm.

Модуль, спроектированный на газоанализаторе MQ-7 и компараторе LM393. Компаратор преобразовывает полученный электрический импульс от датчика в цифровой или аналоговый сигнал. Газоанализатор состоит из сетки, изготовленной из нержавеющей стали, внутри которой находится керамическая трубка. В корпусе трубки размещен нагревательный элемент, который при большом количестве вредных веществ нагревается.

Для изменения порога срабатывания датчика используется потенциометр.

Так же на плате расположены 2 светодиода, где PWR-Led сигнализирует о подаче напряжения на плату датчика, а D0-Led загорает при достижении высокого уровня сигнала газоанализатора.

Для подключения платы используются 4 штыревых вывода. Подключения питания осуществляется через VCC и GND контакты, а передача аналогового и цифрового сигнала происходит с помощью выводов A0 и D0.

Питание на модуль может подаваться от платы Arduino или другого микроконтроллерного устройства и внешнего источника питания номиналом 5 В.

Технические характеристики датчика:

Напряжение питания, В 2,5 ... 5
Датчик MQ-7
Потребляемая мощность, мВт 350
Обнаружение концентрации газа, ppm 10 ... 1000
Время разогрева, с 60
Рабочая температура, °C -10 ... +50
Размеры модуля, мм 35 × 20 × 11

Схема подключения датчика к Arduino Uno:
