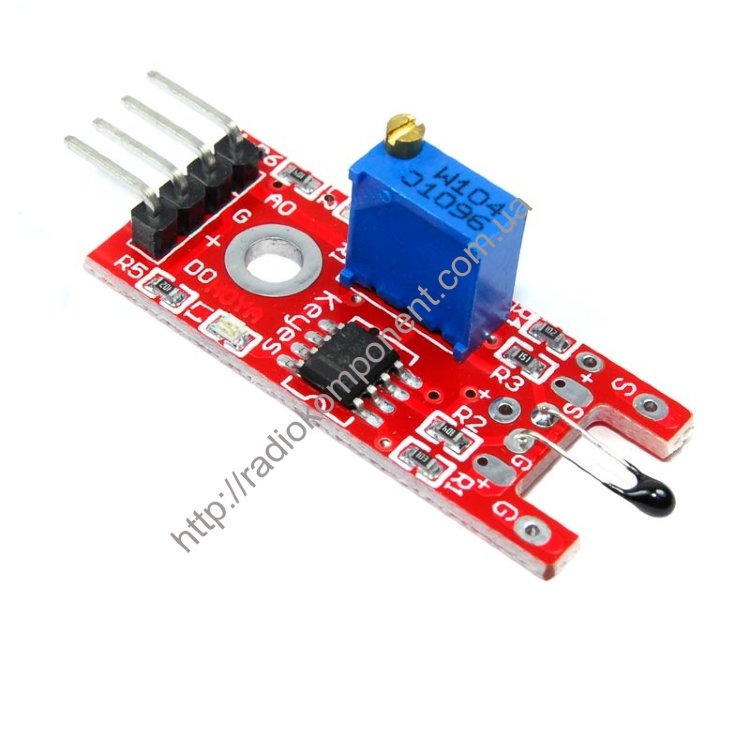

Модуль измерения температуры KY-028 для Arduino

Датчик применяется для контроля температуры воздуха в помещении при построении регуляторов температуры, автоматики систем отопления, автоматизации систем вентиляции. Компаратор определяет превышение температурой установленного порога и выдает логический сигнал на цифровой выход D0 и одновременно позволяет оценивать величину температуры на аналоговом выходе A0.

Благодаря выходу на котором формируется сигнал с уровнем логической единицы или нуля, что говорит о превышении или нет температурного порога, модуль датчика температуры удобно использовать в схемах на дискретных элементах без использования микроконтроллера. Например, если выход модуля KY-028 соединить с затвором полевого транзистора достаточной мощности для включения вентилятора работающего от 12 В. По такой схеме можно собрать автомат охлаждения электронного прибора.

Воспринимающий элемент датчика – терморезистор. Он соединен со входом микросхемы компаратора LM393. С помощью подстроечного резистора выполняется настройка порога срабатывания компаратора. При превышении
температурой установленного порога на выходе D0 будет высокий уровень напряжения. Если температура ниже установленного порога, то на выходе D0 будет низкий уровень.

Индикатор L1 показивает наличие напряжения питания. Светодиод L2 включается при превышении температурой окружающего воздуха установленного порога. С его помощью удобно производить настройку модуля KY-028.

При включении на выходе A0 присутствует напряжение соответствующее температуре в комнате. Эта температура известна лишь приблизительно. Есть способы достаточно точно определить какой температуре соответствует какое напряжение выхода A0. Cожмите терморезистор пальцами. Мы узнаем напряжение аналогового выхода при температуре 36,6 °C. На эти данные можно опираться в дальнейшем. Еще одна точка калибровки – 0 °C. Используйте надежный пленочный пакетик с тающим льдом или снегом из холодильника. Получим новое значение напряжения которое можно
принять за точку отсчета.

Технические параметры модуля:

Напряжение питания, В 3,3 ... 5,5
Рабочая температура, °C 0 ... 70
Размеры модуля, мм 35 х 15 х 12.
