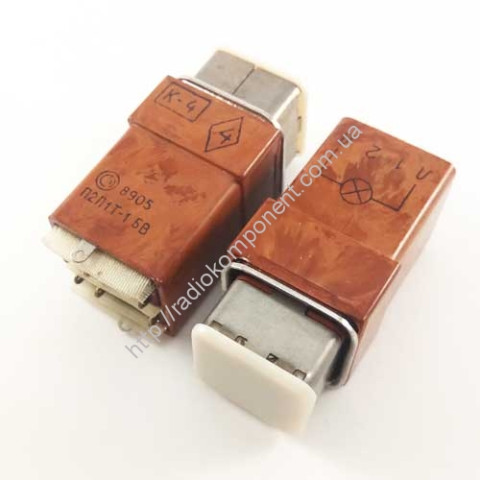

Переключатель П2П1Т-1БВ

Кнопочные переключатели П2П1Т-1БВ предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Без фиксации. Две переключающие группы контактов.

Климатическое исполнение В.

Световой элемент, используемый в переключателях – миниатюрная лампа накаливания типа СМ-28-0,05-1 ИТЛЮ.675100.001 ТУ (напряжение питания 28 В - в изделии отсутствует).

Переключатели изготавливают с кнопками пяти цветов:

– белый (наличие буквы «б» в обозначении);

– желтый (наличие буквы «ж» в обозначении);

– зеленый (наличие буквы «з» в обозначении);

– синий (наличие буквы «с» в обозначении);

– красный (наличие буквы «к» в обозначении).

Технические условия:

- АГ0.360.410 ТУ – изделия с приемкой «ОТК»

- ОЮ0.360.034 ТУ – изделия с приемкой «ВП»

Условное обозначение при заказе

Переключатель П2П1Т-1бВ АГ0.360.410 ТУ, где

- П2П1Т-1 – обозначение типономинала кнопочного переключателя, причем, первая цифра указывает количество микропереключателей в переключателе, вторая – количество сигнальных ламп);

- буква б – после дефиса – вариант цвета кнопки (светового поля) переключателя (б, ж, з, с или к; см. выше);

- буква В – климатическое исполнение В;

- АГ0.360.410 ТУ – номер технических условий (АГ0.360.410ТУ – изделия с приемкой «СКК», ОЮ0.360.034ТУ – изделия категории качества «ВП»)
