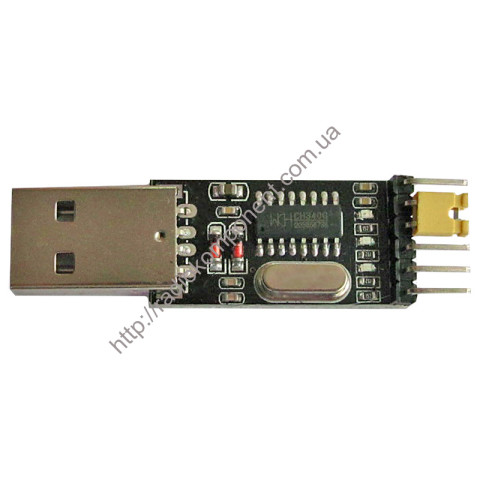

Преобразователь USB - UART CH340

Преобразователь USB - UART CH340 используется для подключения микроконтроллера к персональному компьютеру. К компьютеру модуль подключается с помощью USB интерфейса, а к микроконтроллерному устройству через UART интерфейс с сигналами TTL уровня.

Часто модуль применяется для подключения Arduino плат или других микропроцессорных устройств к компьютеру.

Преобразователь спроектирован на основе интегральной микросхемы CH340. Чип обеспечивает двухстороннюю связь и высокую скорость передачи по USB интерфейсу, так же эмулирует последовательный выход со скоростью от 75 бит до 2 Мбит. Главная особенность микросхемы, которая отличает ее от аналогов, является ее низкая цена.

На плате модуля имеется 6 выводов. Контакты VCC и GND используются в качестве питания платы, вывод TxD является передающей линией, а RxD принимающей линией сигнала UART. Если микроконтроллер уже подключен к своему питанию, тогда модуль подключается к нему через 3 вывода: GND, TD и RD. Уровень сигналов изменятся на линиях TxD и RxD, который задается джампером между выходами VCC (3,3V, 5V).

Обратите внимание на то, что приемник модуля RxD необходимо подключать к передатчику контроллера TX, аналогично выход TxD преобразователя к RX микроконтроллера.

На модуле находятся 3 светодиодных индикатора, где: один светодиод информирует о подаче напряжения на плату, два других индикатора сигнализируют об активности выходов RxD и TxD.

В случае, если при подключении конвертера USB - UART CH340 к ПК драйвера не установились автоматически, тогда необходимо скачать их по ссылке, а затем установить их вручную.

Преобразователь поддерживает все версии операционной системы Windows. Кроме того, на сайте производителя можно скачать драйвера для Linux, MAC OS и ANDROID с примерами применения.
