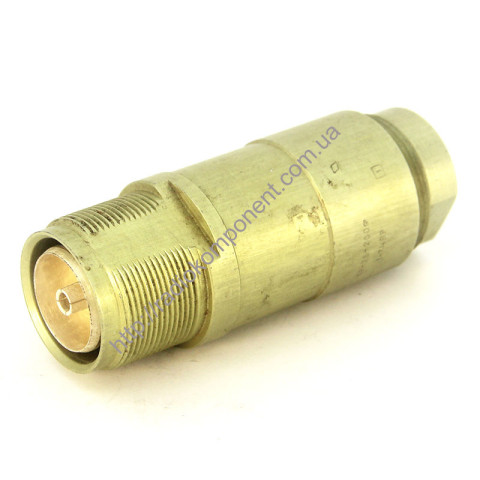

Соединитель СР-75-200ФВ
| Manufacturer | СНГ |
| Артикул | |
| Категории | Отечественные |
Характеристики
| Тип | Описание | |
|---|---|---|
| Тип | СР | |
| Механический монтаж | На провод | |
| Кол-во контактов | 2 | |
| Вилка или розетка | Розетка | |
| Бренд | СНГ | |
| Вес г. | 290 | |
| Заводская упаковка | 10шт. | |
| Тип монтажа | DIP |
Описание
СР-75-200ФВ
Розетка приборно-кабельная.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК75-17-31, РК75-17-11.
Технические условия - ВР0.364.029ТУ.
Соединитель СР-75-200ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет
Структура условного обозначения:
СР-75-200ФВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
200 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен.
