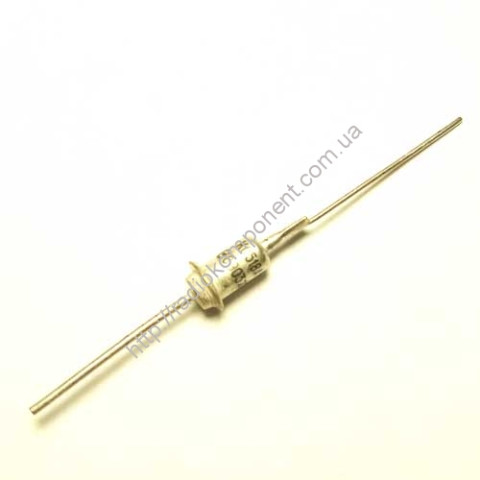

Стабилитрон КС518А

Стабилитроны КС518А кремниевые, планарные, средней мощности.

Предназначены для стабилизации номинального напряжения 18 В в диапазоне токов стабилизации 1...45 мА.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Тип стабилитрона приводится на корпусе.

Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).

Масса стабилитрона не более 1 г.

Технические условия: аА0.336.002 ТУ.

Основные технические параметры стабилитрона КС518А:

• Номинальное напряжение стабилизации: 18 В при Iст 5 мА;

• Разброс напряжения стабилизации: 16,2... 19,8 В;

• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;

• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;

• Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА;

• Минимально допустимый ток стабилизации: 1 мА;

• Максимально допустимый ток стабилизации: 45 мА;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;

• Рабочий интервал температуры окружающей среды: -60... +100 °С
