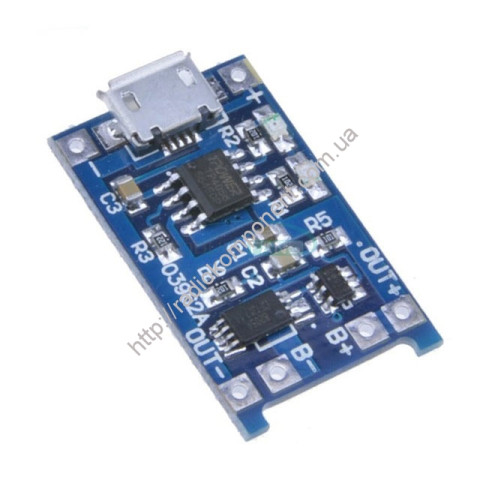

Зарядное устройство 18650 Micro USB с защитой.

Модуль позволяет заряжать Li-Ion аккумуляторы (как защищённые так и незащищённые) от порта USB посредством кабеля microUSB. Собрана зарядка на базе специализированного контроллера заряда TP4056. Питание microUSB продублировано контактами на плате.

Принцып работы:

При подключении питания без аккумулятора, загорается красный светодиод, а синий периодически помаргивает.

При подключении разряженного аккумулятора, красный светодиод гаснет и загорается синий — начинается процесс заряда. Пока напряжение на аккумуляторе меньше 2,9V, ток заряда ограничен величиной 90-100мА. С повышением напряжения выше 2.9V, ток заряда резко возрастает до 800мА с дальнейшим плавным повышением до номинала 1000мА.

При достижении напряжения 4,1V, ток заряда начинает плавно снижаться, в дальнейшем происходит стабилизация напряжения на уровне 4,2V и после уменьшения зарядного тока до 105мА светодиоды начинают периодически переключаться, показывая окончание заряда, при этом заряд всё равно продолжается с переключением на синий светодиод. Переключение идёт в соответствии с гистерезисом контроля напряжения аккумулятора.

Номинальный ток заряда задаётся резистором 1,2кОм. При необходимости, ток можно уменьшить увеличивая номинал резистора согласно спецификации контроллера.

Красный светодиод — индикация процесса заряда аккумулятора.

Синий светодиод — индикация окончания заряда аккумулятора.

Защита от токовой перегрузки — двухступенчатая и срабатывает, если:
— ток нагрузки превышает 27А в течение 3мкс
— ток нагрузки превышает 3А в течение 10мс

Входное напряжение 5 В

Максимальный зарядный ток 1 А

Напряжение отключения заряда 4.2 В +/-1%

Защита аккумулятора от переразряда 2.4 В

Защита аккумулятора от перегрузки по току 3 А

Входной интерфейс MicroUSB

Размер 27x17 мм
