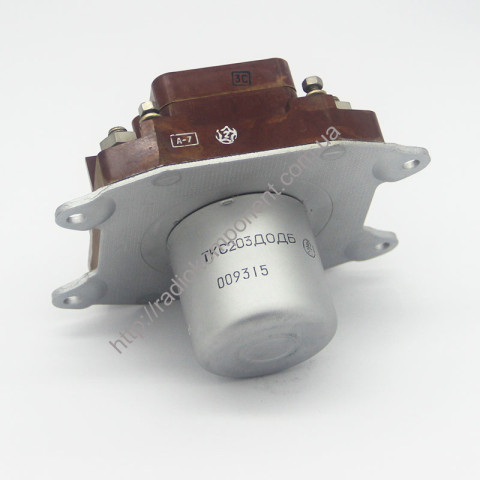

Контактор ТКС203ДОДБ

Контактор, що включає ТКС203ДОДБ, призначений для комутації ланцюгів в електросистемах об`єктів авіаційної техніки всекліматичного застосування.

Структура умовного позначення:
ТКС203ДОДБ
- Т - номінальна напруга в ланцюзі обмотки управління контактора - 27 В;
- К - позначення апарату: К - контактор;
- С - номінальна комутована сила струму А:
- літера Д – десятки;
- літера С – сотні;
- 2 - вказує кількість одиниць даного розряду;
- 0 - число незалежних контактів, що розмикають;
- 3 - кількість незалежних замикаючих контактів;
- Д – режим роботи – тривалий;
- Про - максимально допустима температура навколишнього середовища: - 85°С;
- Д - додаткова температура 25 ° С;
- Б – наявність допоміжних контактів.

Основні технічні характеристики контактора ТКС203ДОДБ:
• Струм комутації, А ...... 200; 100
• Напруга комутації, В:
- Постійного струму ...... 27; 110
- змінного струму ...... 200В 400Гц; 380В 55Гц
• Число комутованих ланцюгів ...... 3
• Режим роботи ...... тривалий
• Габаритні розміри, мм......143х107х98.
