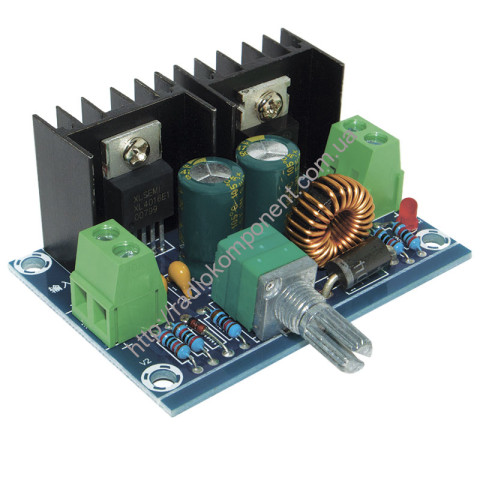

Модуль XL4016E1+R знижувальний DC-DC перетворювач із регулятором Uin 4-40V, Uout 1.25-36V, 8A, 180KHz

Цей модуль є понижувальним перетворювачем напруги постійного струму. Завдання модуля полягає в перетворенні вхідної напруги на необхідне значення вихідної напруги. Перетворювач можна застосовувати як: блок живлення, живлення потужних світлодіодів і т.д.

Перетворювач спроектований на основі мікросхеми XL4016. Мікросхема закріплена на радіаторі та ізольована з метою безпеки користувачів. Мікросхема має захист від короткого замикання та перегріву. При спрацюванні захисту від перегріву модуль автоматично вимикає вхідну напругу. ККД перетворювача становить 93%. Максимальна вихідна потужність конвертера напруги становить 100 Вт, частота перетворення 180 кГц. Зміна вихідної напруги постійного струму здійснюється за допомогою змінного резистора, на ручці якого встановлено ковпачок для зручного регулювання параметрів.

Для підключення зовнішнього джерела живлення та пристрою є 2 клемники (4 висновки):

IN+: вхідна напруга живлення 4 - 40 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,25 - 36 В
OUT-: "земля"

Також на платі розташовано 2 світлодіоди:

L: сигналізує про подачу вхідної напруги на модуль
R: повідомляє про подачу вихідної напруги на пристрій

Максимальний вихідний струм модуля становить 8 А. Встановлений радіатор можна замінити більш потужним.

Подається живлення на перетворювач від зовнішнього джерела живлення. Діапазон вхідної напруги живлення становить від 4 до 40, а вихідної напруги від 1,25 до 36 В.

Технічні характеристики перетворювача:

Мікросхема XL4016
Вхідна напруга, 4 ... 40
Вихідна напруга, 1,25 ... 36
Максимальний струм навантаження, А 8
Частота перемикання, КГц 180
Максимальна вихідна потужність, Вт 100
ККД, % 93
Робоча температура, ° C -40 ... 125
Розміри модуля, мм 61 х 41 х 28.
