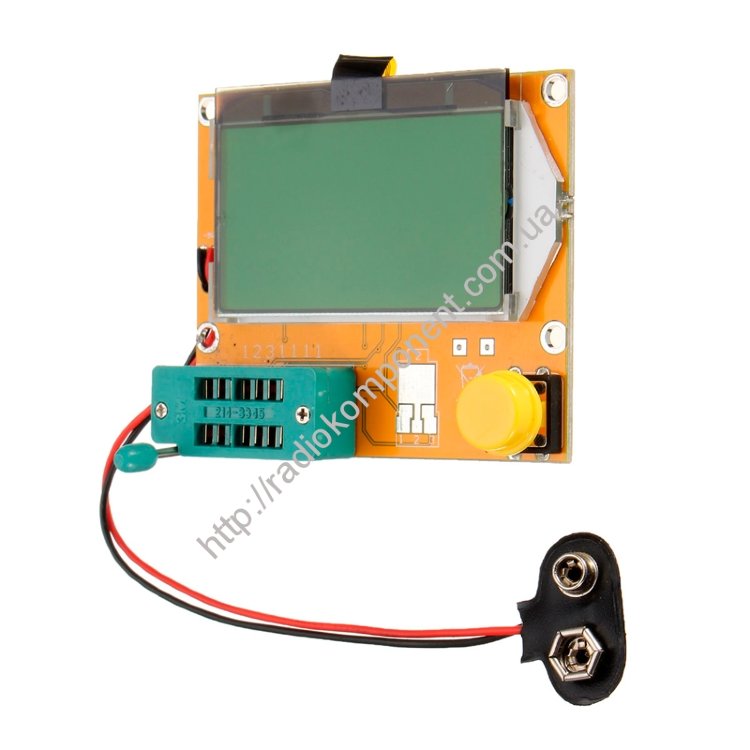

Тестер LCR-T4 російська прошивка, RLC, ESR-метр, тестер діодів, транзисторів

Автоматичне визначення NPN та PNP транзисторів, N-канальні та P-канальні МОП-транзисторів, діодів (у тому числі і здвоєних діодів), тиристорів, резисторів та конденсаторів, визначає полярність та типи висновків. Час тесту 1-2 секунди (за винятком конденсаторів великої ємності). Одна кнопка управління. Автоматичне вимкнення.

Характеристики:
LCD екран 128*64 пікселів
Прошивка на чіпі ATmega328 - 2.07w
Опір: 0.1Ω - 50MΩ
Ємність: 25pF - 100000uF
Індуктивність: 0.01mH-20H
Напруга живлення: Крона 9В (6F22)
Струм у режимі очікування: 0.02uA
Робочий струм: 25mA

Калібрування:
Як будь-який інший вимірювальний прилад, LCR-T4 періодично потребує калібрування. Розробники гранично спростили цю процедуру і Вам не знадобиться спеціального дорогого обладнання для цього.

Перед початком калібрування підготуйте триконтактну перемичку з кроком 2,54 мм та якісний неелектролітичний конденсатор ємністю понад 0,1 мікрофарада. Відмінно підійдуть металоплівкові конденсатори на 0,15, 0,22, 0,33 мкф.

Встановіть перемичку в тестову панель у контакти 1-2-3 та натисніть кнопку. Тестер, визначивши перемичку, почне самокалібрування. Прогрес калібрування буде відображатися на дисплеї. Приблизно всередині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Ще нетривалий час, тестер запропонує встановити конденсатор в 1-3 контакти. Вставте конденсатор та зафіксуйте його. Ще кілька секунд і калібрування буде закінчено. Результатом буде відображення параметрів конденсатора.
