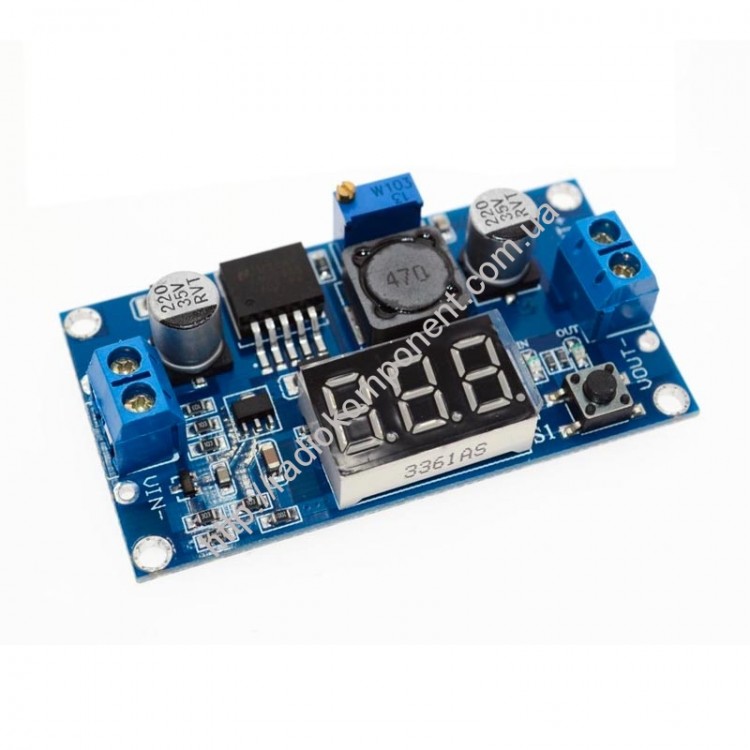

LM2596 DC-DC понижающий step-down регулируемый преобразователь с вольтметром
| Manufacturer | CHINA |
| Артикул | |
| Категории | Готовые изделия |
Характеристики
| Тип | Описание | |
|---|---|---|
| Бренд | CHINA | |
| Вес г. | 25 | |
| Заводская упаковка | 1шт. |
Описание
Модуль представляет собой миниатюрный понижающий импульсный регулируемый источник питания, основанный на микросхеме LM2596 фирмы National Semiconductor. Устройство способно работать в широком диапазоне входных напряжений 4-40В, и обеспечивать выходное напряжение 1,25-35В, всего на 3В меньшее, чем входное напряжение с высоким КПД преобразования. Управление выходным напряжением осуществляется с помощью многооборотного резистора на плате устройства. Модуль может применяться как лабораторный источник питания, зарядное устройство для аккумуляторов, источник питания или заряда для мобильных устройств в автомобиле и т.п.
Напряжение отображается на дисплее, с точностью ± 0.1 вольта, в диапазоне от 0~40 Вольт. Режим отображения входного или выходного напряжения на вольтметре можно выбрать с помощью кнопки. Для корректной работы вольтметра необходимо чтобы входное напряжение было выше 4 В.
Характеристики:
- Входное напряжение: 4,5...40 В
- Выходное напряжение: 1,5...35 В регулируемое
- Частота преобразования: 150 кГц
- КПД: до 92%
- Рабочий диапазон температур: -40 ~ +65C
- Выходной ток: до 3А
- Выходная мощность: до 10Вт
- Вольтметр с 3-разрядным светодиодным индикатором
- Размеры: 65х35 мм
