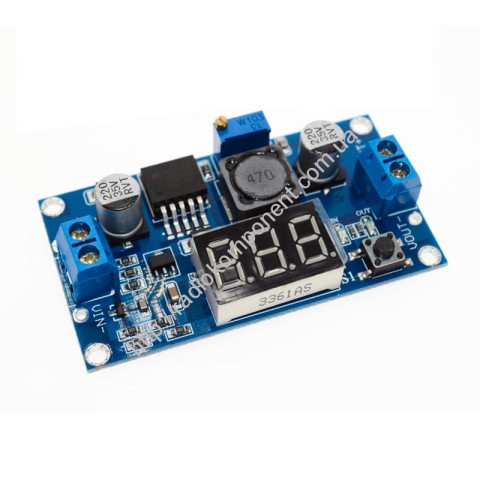

LM2596 DC-DC знижуючий step-down регульований перетворювач з вольтметром
| Manufacturer | CHINA |
| Артикули | |
| Категорії | Готові вироби |
Характеристики
| Тип | Опис | |
|---|---|---|
| Бренд | CHINA | |
| Вага г. | 25 | |
| Заводська упаковка | 1 шт. |
Опис
Модуль є мініатюрним понижувальним імпульсним регульованим джерелом живлення, заснованим на мікросхемі LM2596 фірми National Semiconductor. Пристрій здатний працювати в широкому діапазоні вхідних напруг 4-40В, і забезпечувати вихідну напругу 1,25-35В, всього на 3В менше, ніж вхідна напруга з високим ККД перетворення. Управління вихідною напругою здійснюється за допомогою багатооборотного резистора на платі пристрою. Модуль може застосовуватися як лабораторне джерело живлення, зарядний пристрій акумуляторів, джерело живлення або заряду для мобільних пристроїв в автомобілі і т.п.
Напруга відображається на дисплеї з точністю ± 0.1 вольта, в діапазоні від 0~40 Вольт. Режим відображення вхідної чи вихідної напруги на вольтметрі можна вибрати за допомогою кнопки. Для коректної роботи вольтметра необхідно щоб вхідна напруга була вищою за 4 В.
Характеристики:
- Вхідна напруга: 4,5...40 В
- Вихідна напруга: 1,5...35 В регульована
- Частота перетворення: 150 кГц
- ККД: до 92%
- Робочий діапазон температур: -40 ~ +65 °C
- Вихідний струм: до 3А
- Вихідна потужність: до 10Вт
- Вольтметр із 3-розрядним світлодіодним індикатором
- Розміри: 65х35 мм
