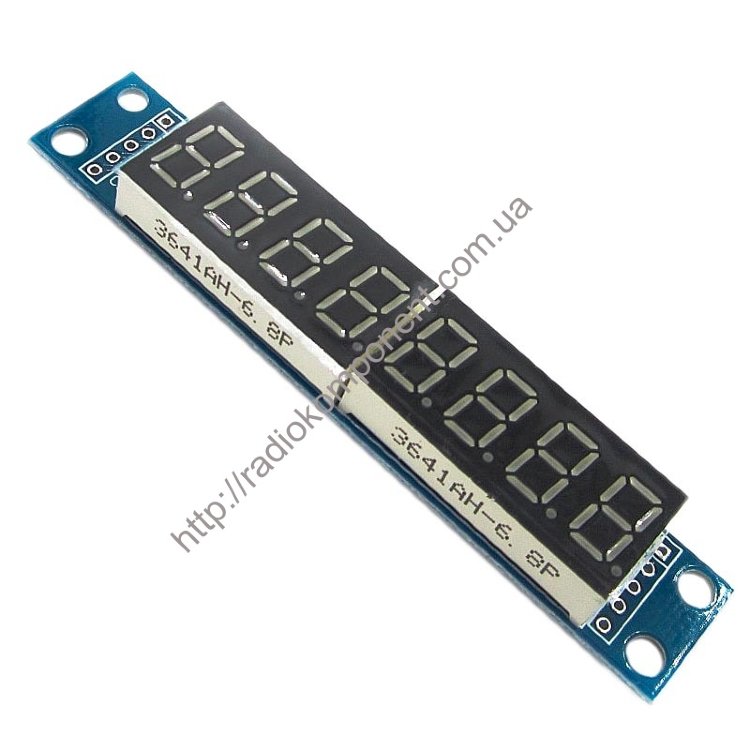

Модуль дисплей из восьми семисегментных индикаторов на MAX7219

Дисплей из восьми семисегментных индикаторов с точкой является удобным средством для вывода цифровой информации. Данный модуль может применяться в проектах, в которых необходима визуализация данных (вывод температуры электрической духовки, таймер, часы и т.д.).

Модуль спроектирован на базе микросхемы MAX7219 компании Maxim Integrated. Микросхема MAX7219 представляет собой компактный драйвер светодиодных индикаторов с общим катодом. Драйвер предназначен для связи дисплея из восьми семисегментных индикаторов с микроконтроллером и управления динамической индикацией. Подключается модуль к микроконтроллерному устройству с помощью шины SPI. На плате есть отверстия для установки штыревого разъёма. При необходимости можно соединить последовательно до 8 таких дисплеев.

Подключение модуля осуществляется с помощью 5 контактов:

VC: питание напряжением 5 В
GND: «земля»
DIN: используется в качестве информационного сигнала
CS: предает данные по интерфейсу SPI
CLK: тактовые сигналы
Питание на модуль может подаваться от внешнего источника питания, платы Arduino или других микроконтроллерных устройств. Напряжение питания дисплея составляет 5 В. Для работы с данным модулем в среде разработке Arduino IDE необходимо использовать библиотеку «LedControl.h».

Обратите внимание, что переполюсовка питания приведет к выводу из строя микросхемы MAX7219.

Штыревые разъёмы в комплект модуля не входят.

Технические характеристики модуля:

Микросхема MAX7219
Напряжение питания, В 4 ... 5,5
Ток одного сегмента индикатора, мА 30 ... 40
Цвет свечения красный
