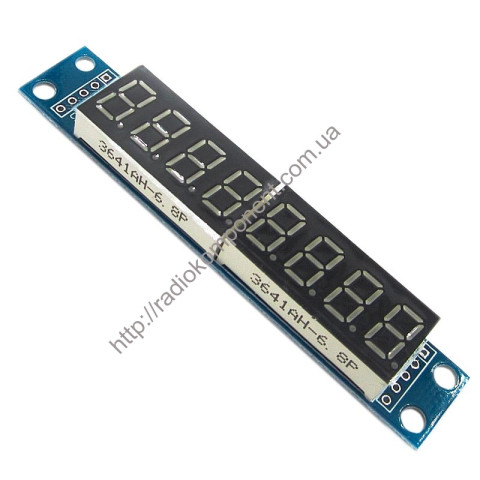

Модуль дисплей із восьми семисегментних індикаторів на MAX7219

Дисплей із восьми семисегментних індикаторів із точкою є зручним засобом для виведення цифрової інформації. Даний модуль може застосовуватися в проектах, в яких потрібна візуалізація даних (виведення температури електричної духовки, таймер, годинник тощо).

Модуль спроектовано на базі мікросхеми MAX7219 компанії Maxim Integrated. Мікросхема MAX7219 є компактним драйвером світлодіодних індикаторів із загальним катодом. Драйвер призначений для зв'язку дисплея з восьми семисегментних індикаторів з мікроконтролером та управління динамічною індикацією. Підключається модуль до мікроконтролерного пристрою за допомогою шини SPI. На платі є отвори для встановлення штирьового роз'єму. За потреби можна з'єднати послідовно до 8 таких дисплеїв.

Підключення модуля здійснюється за допомогою 5 контактів:

VC: живлення напругою 5 В
GND: "земля"
DIN: використовується як інформаційний сигнал
CS: надає дані про інтерфейс SPI
CLK: тактові сигнали
Живлення на модуль може подаватися від зовнішнього джерела живлення, плати Arduino чи інших мікроконтролерів. Напруга живлення дисплея становить 5 В. Для роботи з даним модулем у середовищі розробки Arduino IDE необхідно використовувати бібліотеку LedControl.h.

Зверніть увагу, що переполюсування живлення приведе до виведення з ладу мікросхеми MAX7219.

Штирові роз'єми до комплекту модуля не входять.

Технічні характеристики модуля:

Мікросхема MAX7219
Напруга живлення, 4 ... 5,5
Струм одного сегмента індикатора, ма 30 ... 40
Колір світіння червоний
