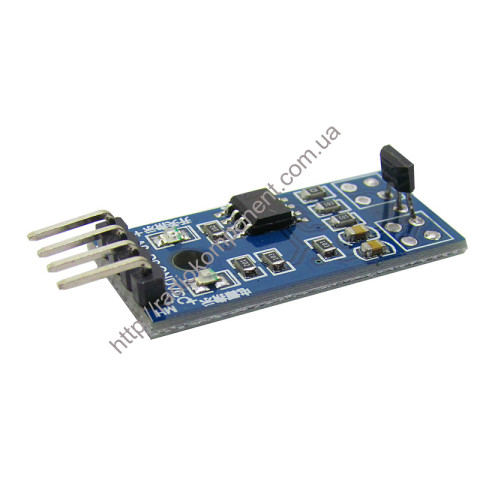

Модуль датчика холу A3144

Даний модуль A3144 є платою з вбудованим датчиком Холла, який призначений для виявлення магнітного поля. Датчик Холла A3144 можна використовувати як контролер обертання електродвигуна, вимикача, енкодера і т.д. Також його можна використовувати в левітроні як датчик, який визначає відстань між магнітом та індуктивністю.

Плата модуля спроектована на базі датчика A3144, стабілізатора напруги, тригера Шмітта та інших допоміжних компонентів, які забезпечують правильну роботу модуля. Датчик Холла є сенсором, який працює на ефекті Холла (різниця потенціалів при поміщенні провідника постійного струму в магнітне поле). Виведення датчика може бути в 2 станах (HIGH, LOW), що визначають магнітне поле. При впливі магнітного поля на датчик відкривається транзистор і на його виведенні з'являється низький рівень сигналу (LOW), відповідно за відсутності магнітного поля на виході датчика Холла логічний сигнал HIGH.

Підключається модуль до платформи Arduino або інших мікроконтролерів за допомогою 3 висновків. Призначення висновків плати датчика:

VCC: напруга живлення 5 В
GND: "земля"
A0: аналоговий сигнал (напруга на виході залежить від відстані до джерела магнітного поля)
D0: цифровий сигнал

На платі модуля розташовано 2 світлодіоди:

LED1: спалахує при подачі живлення на модуль
LED2: спалахує під час передачі сигналу

Живиться модуль від зовнішнього джерела живлення, Arduino платформи або іншого мікроконтролерного пристрою.

Технічні характеристики модуля:

Датчик A3144
Напруга живлення, 3,8 ... 24
Максимальний вихідний струм, ма 50
Тип показань цифрового виходу High/Low
Робоча температура, °С 40...+85.
