Параметри фільтра:
|
| MPN | Артикул | Бренд | На складі | Ціна | Знижки | Кількість | Опис | Вага г. | Тип пристрою |
|---|
| 25593 | CHINA | — |
86 грн.
|

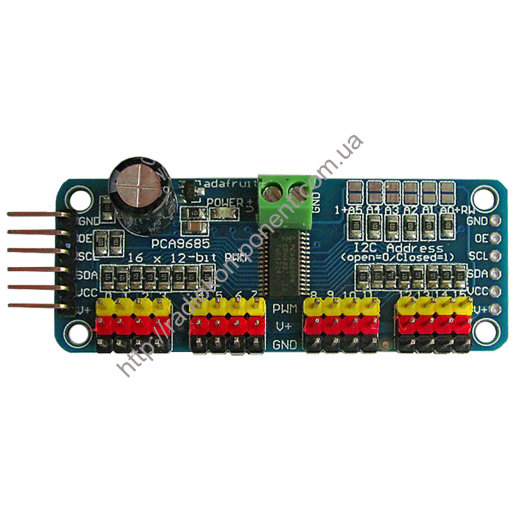

— | Даний модуль є платою розширення на базі 12-розрядного ШІМ PCA9685, до якої можна підключити до 16 сервоприводів. Регулюється частота ШІМ у діапазоні від 24 до 1526 Гц. Також із використанням додаткового модуля з'являється можливість послідовно підключити до 62 плат або 992 сервоприводів. З допомогою цієї плати з'являється можливість розробляти як прості, і складні проекти. Модуль спроектований на основі мікросхеми PCA9685 у корпусі TSSOP28. Плата модуля має 6 висновків, де VCC використовується для подачі живлення на мікросхему плати, GND – «земля», а на контакт V+ подається напруга від джерела живлення. Висновок SCL – лінія тактування, а SDA – лінія даних. Для керування виходами використовується контакт OE. За допомогою даного контакту можна відключати висновки, переводячи їх в один із логічних рівнів. Плата розширення керується за допомогою I2C. Інтерфейс I2C підключається через контакти SCL та SDA. У випадку, якщо необхідно використовувати більш ніж 16 сервоприводів, на платі розташовані додаткові контакти GND, OE, SCL, SDA, VCC, V+, до яких можна підключити додатковий модуль. Після підключення додаткового модуля необхідно надати йому унікальну адресу, так як базові адреси плат є 0х40. Адреса плати вказується на виходах A0, A1, A2, A3, A4 та A5. Присвоїти унікальну адресу можна за допомогою адресних перемичок, які знаходяться у верхньому правому кутку плати. Підключаються сервоприводи до 3 контактів (V+, PWM та GND). Два виходи V+ і GND забезпечують живлення (до 6), а висновок PWM здає ШИМ сигнали. Живлення плати та виходів ШІМ розділено і може бути 3 - 5 В. ШІМ харчування можна подавати як на висновки V+, так і на затискачі за допомогою клем зовнішнього джерела живлення. На платі встановлений конденсатор, що фільтрує, який усуває перешкоди при роботі модуля з великими навантаженнями. Для роботи з модулем у середовищі розробки Arduino IDE необхідно завантажити бібліотеку. Особливістю даної бібліотеки є керування положеннями сервоприводів за допомогою відсотків. Технічні характеристики модуля: Мікросхема PCA9685 Напруга живлення модуля, 3,3 ... 5 Напруга живлення мікросхеми, 2,3 ... 5 Споживаний струм у робочому режимі, ма 10 Споживаний струм у режимі очікування, мкА 15 Частота тактування, МГц 25 Зовнішнє джерело тактування, МГц 0...50 Кількість ШІМ каналів 16 Робоча температура, ° C -40 ... 85 Розміри модуля, мм 62 х 25 х 15 | 12 | Управління двигунами | |||
| 25579 | CHINA | — |
70 грн.
|
— | Драйвер крокового двигуна призначений для керування двигунами постійного струму або кроковими двигунами. Модуль драйвер крокового двигуна сумісний з усіма двигунами, які працюю з логікою, що управляє (0 - 5 В). Модуль може використовуватися в проектуванні роботів або проектах, в яких необхідно використовувати двигуни постійного струму. Драйвер розроблено на базі мікросхеми A3967SLBT. Модуль має вбудований регулятор напруги. При використанні повнокрокового режиму модуль живить обмотки двигуна повним струмом і напрямок струму змінюється з кожним кроком. У режимі мікрокроку з кожним кроком обмотки живляться не повністю. За допомогою цього режиму можна фіксувати вал у проміжних положеннях між кроками. Плата модуля має 17 висновків: MOTOR (A+, A-, B+, B-): підключення крокового двигуна PFD: налаштування ШІМ драйвера мікросхеми RST: скидання ENABLE: відключає всі драйвера, за низького логічного рівня MS1 та MS2: керування режимами двигуна M+: напруга живлення мікросхеми та двигуна +5V: вихід напруги стабілізатора SLP: режим очікування (зменшення споживання енергії) STEP: крок драйвера DIR: налаштування напрямку обертання двигуна GND: "земля" У драйвері крокового двигуна за умовчанням встановлено крок 1/8. При необхідності виставити повний крок потрібно подати низький рівень (0) на контакти MS1 та MS2. Для півкроку подати низький рівень на MS2 відповідно для 1/4 на MS1. На платі є 3 перемички: APWR: відключає стабілізатор CUR та ADJ: обмеження максимального струму, що подається на двигун (150 мА, 750 мА) 3/5: встановлює напругу (3 або 5) Подавати живлення на модуль можна від зовнішнього джерела живлення або мікроконтролерного пристрою. Діапазон напруги живлення становить 6 - 30 В, а напруга вбудованої логіки 3,3 - 5 В. При збільшенні напруги, збільшується момент двигуна, що крутиться. Технічні характеристики модуля: Мікросхема A3967SLBT Напруга живлення логіки, 3,3 ... 5 Напруга живлення драйвера, 6 ... 30 Робочий струм на фазу, ма 150...750 Мікрокрок 1, 1/2, 1/4, 1/8 Розміри модуля, мм 49 х 21 х 9 | 6.5 | Управління двигунами | |||
| 25557 | CHINA | — |
121 грн.
|
— | ARDUINO NANO V3.0 CH340G є мініатюрною платою платформи Arduino. Найчастіше ARDUINO NANO використовується для створення компактних проектів через її габаритні розміри. ARDUINO NANO V3.0 CH340G є аналогом поширеної плати NANO V3.0 FT232RL. Пристрій ARDUINO NANO V3.0 спроектований на основі мікроконтролера ATmega328P. Параметри контролера ATmega328P: 32 КБ FLASH-пам'яті, 2 КБ оперативної пам'яті та 1 КБ EEPROM. Мікроконтролер ATmega328P має 32 виведення та виконаний у корпусі «TQFP 32A». Відмінністю плати ARDUINO NANO V3.0 CH340G від аналога є змінена схема перетворювача USB порту. У пристрої ARDUINO NANO V3.0 CH340G вбудований bootloader та перетворювач USB інтерфейсу в COM порт розроблені на базі мікросхеми CH340G. Дана мікросхема дозволяє оновлювати програмне забезпечення без застосування програматорів. При необхідності, програмне забезпечення пристрою може бути оновлено за допомогою USB - UART CH340 або будь-якого іншого конвертера. На корпусі пристрою є 4 світлодіоди: POW: інформує про подачу харчування на плату L: спалахує при високому потенціалі на цифровому виведенні 13 RX: блимає за наявності сигналу високого рівня на виводі 0 TX: блимає за наявності сигналу високого рівня на виводі 1 Мікроконтролер ATmega328P дозволяє здійснювати зв'язок за послідовним інтерфейсом UART за допомогою цифрових висновків RX та TX. Також контролер підтримує послідовні інтерфейси I2C і SPI. Мікросхема CH340G забезпечує зв'язок приймача з USB-портом ПК. В якості ШІМ-висновків можна використовувати такі контакти: 3, 5, 6, 9, 10 та 11. На платі ARDUINO NANO V3.0 CH340G розміщено 30 висновків: 3V3 (17): живлення з мікросхеми CH340G +5V (27): вхід для зовнішнього стабілізованого джерела живлення напругою 5 В VIN (30): живлення з нестабілізованою напругою 7 - 12 В GND (4, 29): "земля" AREF (18): опорна напруга АЦП RESET (3, 28): скидання D0-D13 (1, 2, 5 - 16): цифрові входи/виходи A0 - A7 (19 - 26): аналогові входи Для написання програмного забезпечення ARDUINO NANO використовується середовище розробки Arduino IDE. Живлення на пристрій може подаватися від кабелю USB напругою 5 В або від зовнішнього джерела живлення напругою від 7 до 12 В, який подулючається до виведення VIN. Штирові роз'єми входять до комплекту. Якщо ви не можете завантажити скетч, зайдіть у програму «Arduino IDE» і у вкладці «Інструменти» виберіть плату «Arduino Nano». Після цього, у цій вкладці з'явиться можливість вибрати «процесор: ATmega328P». Потрібно вибрати не ATmega328P, а ATmega328P (Old Bootloader) і повторити завантаження. | — | Контролери Arduino | |||
| 25598 | CHINA | — |
57 грн.
|
— | Arduino Pro Mini 168 – платформа, призначена для досвідчених користувачів серед Arduino, яка виконана в мініатюрних розмірах. Arduino Pro Mini являє собою плату на основі мікроконтролера ATmega168 з 14 цифровими та 6 аналоговими контактами, кнопкою Reset, кварцем та іншими допоміжними компонентами. Дана модель Arduino є Arduino Nano без вбудованого перетворювача. Ця версія платформи працює при напрузі 3,3 В та частоті 8 МГц. Контролер має 16 КБ вбудованої FLASH пам'яті, де 2 КБ використовуються для програм, 1024 байт SRAM оперативної пам'яті та 512 байт EEPROM. Контакти модуля розміщені сумісно із платами розширення Arduino Mini. Кожен контакт має резистор 20 - 50 кОм і пропускає струм до 40 мА. На платі розташований світлодіод, який підключений до цифрового порту 13. Індикатор спалахує, якщо на виході з'являється високий потенціал. Для підключення живлення до плати використовуються 3 виводи (RAW, GND, VCC). Контакт GND – виведення землі, вихід VCC забезпечує стабілізовану напругу, а контакт RAW використовується при живленні плати від нестабілізованого джерела напруги. Зв'язок між Arduino Pro Mini 168 і зовнішнім пристроєм здійснюється за допомогою висновків RX і TX, які служать для прийому та передачі сигналів. Потужність на плату Arduino Pro Mini можна подавати від перетворювача або зовнішніх джерел живлення. Мікроконтролер даного модуля можна запрограмувати завдяки USB-перетворювачу - UART CP2102 або за допомогою будь-якого іншого конвертера. Платформа полягає у розібраному вигляді, що дозволяє інженерам підключати дроти на пряму до контактів. Висновки на платі можна подовжити, закріпивши за допомогою паяння штирьові подовжувачі. Технічні характеристики модуля: Напруга живлення, 3,3 ... 12 Мікроконтролер ATmega168 Число цифрових входів 14 Число аналогових входів 6 Тактова частота, МГц 16 Flash пам'ять, КБ 16 SRAM пам'ять, КБ 1 EEPROM, байт 512 Розпинування портів Arduino Pro Mini 168: | 4.5 | Контролери Arduino | |||
| 25562 | CHINA | — |
130 грн.
|

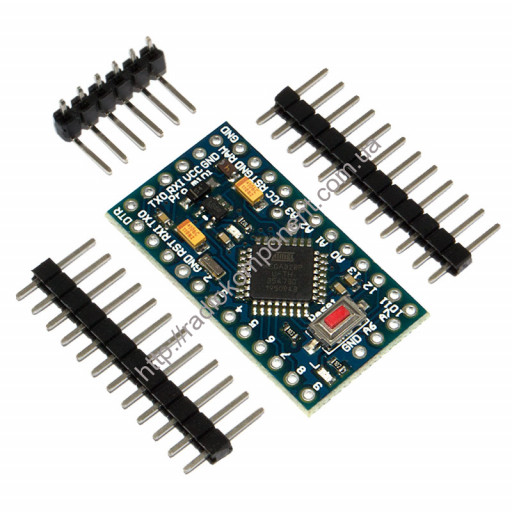

— | Arduino pro mini 328 мініатюрна версія Arduino для макетування проектів із різною технічною складністю. Плата призначена для радіоаматорів, які не вперше використовують платформу Arduino. Ця модель плати Arduino pro mini, спроектованої на основі мікроконтролера ATmega328, є покращеною моделлю платформи Arduino pro mini 168. Основні переваги ATmega328: 32 КБ FLASH пам'яті, 2 КБ оперативної пам'яті (SRAM) та 1024 байт EEPROM. Працює плата при напрузі 5 і частоті 16 МГц. Плата Arduino pro mini 328 складається з 14 цифрових та 6 аналогових висновків. При необхідності підключити зовнішній пристрій можна використовувати послідовний інтерфейс I2C, який підключається через аналогові контакти A6 (SDA) та A5 (SCL). Також на модулі спроектовані 2 індикатори. Один світлодіод сигналізує про подачу напруги, а інший індикатор спалахує при подачі логічної напруги на цифровий контакт 13. Модуль плати можна подавати за допомогою зовнішнього джерела живлення або конвертера. Для подачі напруги на плату використовуються висновки GND, VCC та RAW. Контакт GND служить як ґрунт, а на висновок VCC подається харчування номіналом 5 В. На цей контакт необхідно подавати регульоване харчування, так як напруга з цього висновку надходить безпосередньо до мікроконтролера. Якщо потрібно запитати плату від джерела живлення, що не регулюється, необхідно підключити до висновку RAW. При подачі живлення на цей контакт напруга проходить через стабілізатор, а після стабілізації напруга передається на мікроконтролер. Модуль продається у розібраному вигляді. У комплект модуля входять: плата та подовжувачі контактів, які можна монтувати на висновки за допомогою паяння. Мікроконтролер ATmega328 Напруга живлення, 5 Максимальна вхідна напруга, 12 Максимальний струм виходу, ма 40 Кількість цифрових виходів 14 Кількість аналогових виходів 6 FLASH пам'ять, КБ 32 SRAM пам'ять, КБ 2 EEPROM, КБ 1 Тактова частота, МГц 16 Розміри модуля, мм 33х18. | 5 | Контролери Arduino | |||
| 26040 | CHINA | — |
80 грн.
|
— | Модуль ARDUINO Pro Mini на основі ATmega328 3.3V/8МГц. | 4.5 | Контролери Arduino | |||
| 26036 | CHINA | — |
135 грн.
|
— | Дана модель є одним з різновидів плати Arduino Uno R3, яка виконана за оригінальною документацією Arduino. Основні відмінності між платами: спосіб монтажу мікроконтролера ATmega328P (на платі виконана у вигляді SMD монтажу), наявність SDA (Serial Data) та SCL (Serial Clock) виходів та вбудований чіп CH340G. У всьому іншому плата збігається з контролером Arduino Uno. На Uno R3 також розташовані 14 цифрових портів, 6 аналогових портів, роз`єм живлення, microUSB порт і кнопка скидання. Мікросхема CH340G спроектована компанією WCH, яка служить для перетворення комп`ютерного USB інтерфейсу на послідовний інтерфейс UART, створюючи на комп`ютері додатковий UART порт. Основними перевагами даного чіпа є низька ціна, компактний корпус з великою кількістю ніжок і вимагає мінімум зовнішніх компонентів. На плату можна подати напругу через зовнішній роз`єм живлення або порт USB. Як зовнішнє джерело живлення можна використовувати акумулятор або звичайну електричну мережу. Батарея підключається до виходів GND та VIN, а мережевий адаптер до гнізда живлення. Рекомендована напруга живлення контролера становить 7 – 12 В, але плата починає працювати за наявності 6 – 20 В. Arduino Uno R3 має 3 види пам`яті: FLASH, SRAM, EEPROM. У платформі знаходиться 32 кБ FLASH-пам`яті, де 2 кБ використовується для bootloader, який зберігає програми. SRAM – це свого роду оперативна пам`ять, яку використовують для зберігання тимчасових даних. EEPROM – це енергонезалежна пам`ять, яка за відсутності напруги не втрачає даних. На платі розташовано 14 цифрових портів, які ви можете використовувати залежно від вашого проекту. Діапазон напруги виходів 5 В. Висновки розраховані на струми 40 мА, але рекомендується обмежувати вхідні та вихідні струми в діапазоні 20 мА. Також порти мають внутрішні опори 20 - 50 кОм, які за замовчуванням відключені. У платформи є 6 аналогових портів (A0 - A5) для підключення датчиків, які використовують аналогові сигнали. Контакт AREEF служить регулювання вхідної напруги між землею і виходом для 5 У. Для програмування мікроконтролера використовується програмне забезпечення Arduino IDE (є спрощеною версією мови C++). Це середовище розробки програмного забезпечення можна завантажити на офіційному сайті компанії Arduino. Для подальшої роботи з платою Arduino Uno R3 необхідно встановити драйвер для чипа CH340G. Через популярність даної мікросхеми на багатьох персональних комп`ютерах вже встановлені драйвера для неї, але якщо драйвера не встановлені, їх можна завантажити, а потім самостійно встановити. У набір з платою Arduino Uno R3 входять подовжувачі штиря, але відсутній USB кабель для з`єднання з комп`ютером. Подовжувачі використовують за необхідності збільшити контактну площадку виходів мікроконтролера. Фіксуються вони на платі за допомогою паяння. Технічні параметри Arduino Uno-R3: Мікроконтролер AtMega328-AU Робоча напруга, 5 Вхідна напруга (рекомендована), 7 ... 12 Вхідна напруга (гранична), 6 ... 20 Цифрові Входи/Виходи 14 (6 з яких можуть використовуватися як виходи ШІМ) Аналогові входи 8 Постійний струм через вхід/вихід, ма 40 Постійний струм для виведення 3.3, мА 50 Флеш-пам`ять 32 Кб, з яких 0.5 Кб використовуються для завантажувача ОЗУ, Кб 2 Енергонезалежна пам`ять, Кб 1 Тактова частота МГц 16. | 22 | Контролери Arduino | |||
| 25610 | CHINA | — |
127 грн.
|

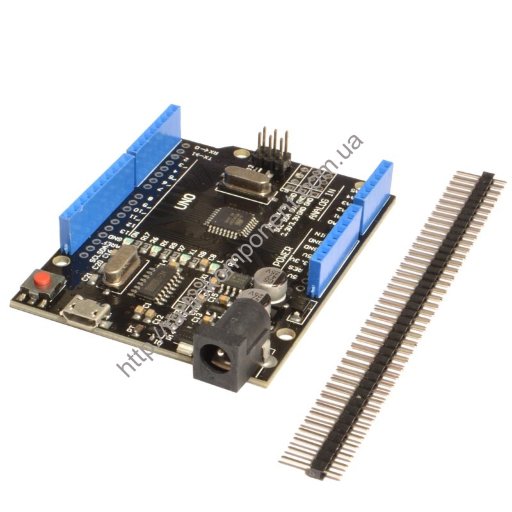

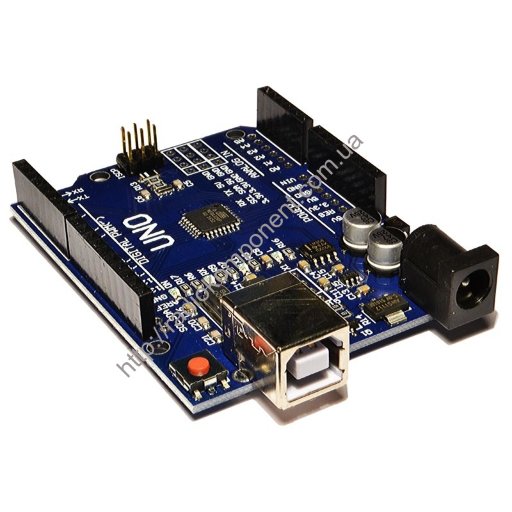

— | Платформа Arduino є середовищем розробки електронних пристроїв. Ця версія ARDUINO UNO R3 ATmega328P є клоном ARDUINO UNO R3. Головними відмінностями плат є: перетворювач інтерфейсу USB-UART (CH340G), вбудований мікроконтролер ATmega328P, наявність додаткових роз'ємів і відсутність кабелю в комплекті. Плата ARDUINO UNO R3 підійде як для новачків у цьому середовищі розробки, так і для досвідчених радіотехніків. Загальна характеристика: Ця версія плати ARDUINO UNO R3 спроектована на основі популярного мікроконтролера ATmega328P. Контролер ATmega328P має SMD корпус, що ускладнює його заміну у разі несправності. Як перетворювач інтерфейсу USB-UART використовується мікросхема CH340G, яка при підключенні до ПК (персонального комп'ютера) створює віртуальний COM-порт. Плата ARDUINO UNO R3 також має: кварцовий резонатор 14 МГц, кнопку скидання, 14 цифрових висновків (вводів), 6 аналогових висновків, USB, індикатори та інші допоміжні електронні компоненти. Пам'ять мікроконтролера складається з: 2 Кб SRAM, 1 Кб EEPROM та 32 Кб Flash-пам'яті. Підключення: Пристрій може підключатися до модуля за допомогою інтерфейсу I2C, SPI та UART. Також однією з особливостей цієї плати є наявність майданчиків для встановлення штирьових роз'ємів для шин UART, I2C, цифрових та аналогових висновків. На платі розташована шина ISCP для підключення модулів. Плата пристрою має досить велику кількість вводів та висновків для підключення різних модулів. Призначення висновків плати пристрою: AREF: опорна напруга вбудованого аналого-цифрового перетворювача GND: "земля" TX: передавальна лінія сигналів (UART) RX: приймаюча лінія сигналів (UART) SS: виведення веденого пристрою (SPI) MOSI: передача даних від ведучого до веденого (SPI) MISO: передача даних від провідного до ведучого (SPI) SCK: тактові імпульси (SPI) D2 – D9: цифрові висновки (введення) A0 - A3: аналогові висновки SCA: лінія даних (I2C) SCL: побітове актування (I2C) Vin: напруга живлення зовнішнього джерела живлення 5V: напруга живлення 5 В 3.3V: напруга живлення 3,3 В RESET: перезавантаження мікроконтролера Індикація пристрою: Також плата має 4 світлодіоди: L: спалахує під час виведення D13 RX: спалахує при прийнятті даних TX: повідомляє про передачу даних ON: спалахує при подачі напруги на плату Програмування: Для роботи з платою ARDUINO UNO R3 необхідно завантажити та встановити вручну середу розробки Arduino IDE. Після встановлення потрібно вибрати плату, для цього потрібно відкрити програму вибрати пункт меню «інструменти», потім «плата» і вибрати ARDUINO UNO R3. Для того щоб встановити програмне забезпечення в пам'ять мікроконтролера, необхідно забезпечити зв'язок пристрою з ПК (персональним комп'ютером) за допомогою дроту та натиснути кнопку «завантажити». Завдяки мікросхемі CH340G при підключенні до ПК плата Arduino визначається як COM-порт. Скидання: При необхідності скинути програмне забезпечення мікроконтролера необхідно короткочасно натиснути на кнопку RESET. Також можна зробити з кид за допомогою виводу RES. Живлення пристрою: Подається напруга живлення від ПК (роз'єм USB) або зовнішнього живлення. Діапазон напруги живлення ARDUINO UNO R3 становить від 6 до 20 (рекомендоване 7 - 12 В). При роботі з напругою менше 7 В може призвести до малої напруги на виведенні 5V і нестабільної роботи пристрою. Підключається зовнішнє джерело живлення (акумулятор, батарея тощо) за допомогою роз'єму живлення 5,5 х 2,1 мм. Технічні характеристики пристрою: Напруга живлення, 6 ... 20 Мікроконтролер ATmega328P Число цифрових входів (виходів) 14 Число аналогових входів 6 Допустима сила струму цифрових висновків, ма 20 Допустима сила струму виведення 3.3V, ма 50 Тактова частота, МГц 16 Flash пам'ять, КБ 32 SRAM пам'ять, КБ 2 EEPROM, Кб 1 Розміри плати, мм 68 х 52 | 27 | Контролери Arduino | |||
| 25603 | CHINA | — |
75 грн.
|

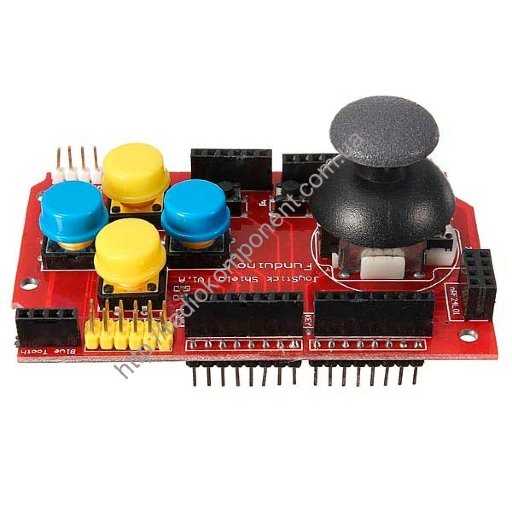

— | Модуль JOYSTICK SHIELD є платою з джойстиком і 6 кнопками. Цей модуль дозволяє обмінюватися інформацією з персональним комп'ютером за допомогою натискань на кнопки та переміщення осі геймпада. Джойстик шилд для Arduino може мати такий самий функціонал, як і геймпад ігрових приставок. Модуль JOYSTICK SHIELD можна використовувати для керування роботами, сервоприводами та іншими механізмами. Джойстик модуля складається з кнопки та 2 потенціометрів, які визначають осі X та Y. Вбудована кнопка спрацьовує при натисканні на геймпад. Рух ручки змінює опір потенціометрів, через який змінюється вихідна напруга. Завдяки пружині конструкції геймпада, положення джойстика плавно повертається в початковий центральний стан після відпускання її з будь-якої позиції. За допомогою геймпада можна плавно відстежувати відхилення від центральної точки. Також на платі є 6 тактових кнопок, на 4 з яких одягнені штовхачі. Підключення модуля до плати Arduino: A0: підключення осі X A1: підключення осі Y D2: підключення кнопки A D3: підключення кнопки B D4: підключення кнопки C D5: підключення кнопки D D6: підключення кнопки E D7: підключення кнопки F D8: підключення кнопки K Підключається модуль JOYSTICK SHIELD до платформи Arduino навісним монтажем. На платі є шина для підключення радіомодуля NRF24L01. Також є роз'єм для підключення графічного РК дисплея Nokia 5110 і BlueTooth модуля. До плати модуля можна підключити датчики за допомогою шини I2C. Живлення подається від плати Arduino чи іншого мікроконтролерного пристрою. На платі є перемичка, яка дозволяє виставити напругу живлення модуля (3,3 або 5 В). При підключенні модуля бездротового зв'язку NRF24L01 необхідно завантажити бібліотеку та встановити її вручну. Технічні характеристики модуля: Напруга живлення, 3,3 / 5 Цифровий інтерфейс D2-D8 Аналоговий інтерфейс А0-А1 Радіомодуль NRF24L01 Розміри модуля, мм 94 x 52 x 18 | 37 | Клавіатури, джойстики | |||
| 25563 | CHINA | — |
63 грн.
|

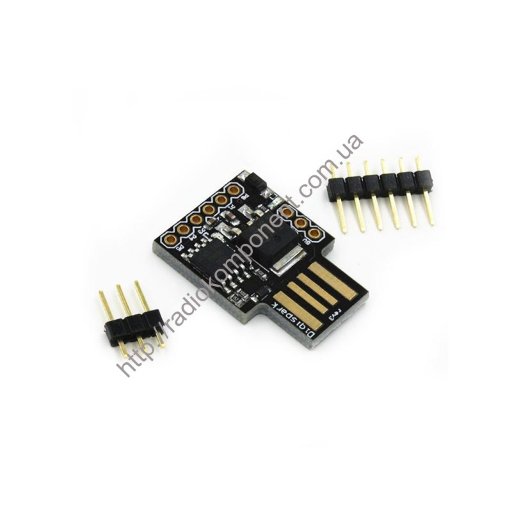

— | Digispark – мініатюрна ардуїно сумісна плата на мікропроцесорі ATtiny85. Пристрій сумісний із Arduino IDE. Ідеальне рішення для відносно простих проектів, сприяє їхньому значному здешевленню та зменшенню у розмірі. Це новий підхід до прототипування пристроїв на ATtiny85 серед Arduino. ATtiny85 - це саме те, що відмінно підходить для багатьох речей, де повноцінні Arduino-сумісні плати на кшталт Pro Mini, Uno і, тим більше, Mega надмірні. Причому саме цей контролер хороший тим, що на ньому можна швидко, без павутиння проводів і програматорів обкатати код, який потім буде повноцінно працювати в чомусь готовому. ATtiny85 - невеликий мікроконтролер з пристойними можливостями та приємними особливостями, а саме: - 8 КБ пам'яті для програмного коду, 512Б пам'яті для виконуваного коду - 6 цифрових пінів - 4 входи ADC - 2 виходи PWM - апаратне переривання - Частота від 1 МГц до 20 МГц - харчування від 1,8 до 5,5 (залежно від модифікації) - Споживаний струм - від 0,1 мкА при 1,8 В в режимі максимальної економії енергії - Випускається в мініатюрному SOIC8 або DIP-корпусах Для підключення керованих пристроїв на платі контролера є шість контактів, позначених P0 – P5. Кожен із контактів може виконувати кілька функцій: P0 - AREF (опорна напруга АЦП), SDA (Serial Data), DI (MOSI), PWM (ШИМ) P1 - DO (MISO), PWM (ШИМ) P2 – D/A (цифровий, аналоговий вхід-вихід), SCK (Serial Clock) P3 – D/A (цифровий, аналоговий вхід-вихід), USB+ P4 – PWM (ШИМ), D/A (цифровий, аналоговий вхід-вихід), USB- P5 – D/A (цифровий, аналоговий вхід-вихід) Технічні характеристики модуля: Напруга живлення, 5 ... 12 Мікроконтролер ATtiny85-20SU Флеш-пам'ять мікроконтролера, КБ 8 Підтримувані інтерфейси I2C, SPI, USB Прошивка за інтерфейсом USB ШИМ 3 канали АЦП 4 канали Розміри модуля, мм 27х19х2. | 4 | Контролери Arduino | |||
Data logging shield
#13465
|
25591 | CHINA | — |
92 грн.
|
— | За допомогою цього модуля можна реєструвати та зберігати вимірювання різних датчиків. Плата може застосовуватись у проектах, де необхідно збирати інформацію з датчиків протягом тривалого часу. Накопичені дані зберігаються на карті SD у файлі, які можна використовувати для побудови графіка в програмах типу Microsoft Office на персональному комп'ютері. У плату вбудований модуль годинника реального часу DS1307. Для роботи DS1307 необхідно вставити батарейку CR1220 у тримач. Батарея забезпечує роботу годинника більше одного року. Модуль DS1307 призначений для точного фіксування часу кожного виміру. Як сховища можна використовувати карту SD. Живлення подається на карту SD через мікросхему RT9193-33. У мікросхемі встановлений стабілізатор напруги, тому вона подає напругу 3,3 на карту. Підключається Data logging shield до плати Ardunino Uno підвісним монтажем, що забезпечує відсутність великої кількості проводів. Усі висновки мікроконтролерного пристрою, що не використовуються, виведені на плату модуля у вигляді роз'ємів. Кнопка RESET скидає всю систему модуля. У верхній частині плати розташовані контакти: 3V: стабілізована напруга SQ: імпульси із виходу датчика реального часу. WP: сигнал, який повідомляє про захист від запису на SD-карті CD: сигналізує про наявність картки у тримачі. У нижній частині плати знаходиться група із 3 контактів: CS: сигнал, який подається від SD карти. L1, L2: контакти для керування світлодіодами (LED1 та LED2). На платі модуля є макетне поле, яке служить для підключення датчиків та конструювання електричних кіл за допомогою паяння. Перед тим як зібрати макетну плату, необхідно завантажити бібліотеки для роботи з карткою SD і датчиком реального часу. Після їх встановлення можна приступати до збору макетної плати та написання скетчу для вашого проекту. Технічні характеристики модуля: Напруга живлення, 5 Напруга живлення для SD карти, 3,3 Мікросхема RT9193-33 Датчик реального часу DS1307 Формати SD карток FAT16, FAT32 Розміри модуля, мм 70 х 53 х 17. | 17.5 | Модулі розширення Arduino | ||
| 26037 | CHINA | — |
50 грн.
|

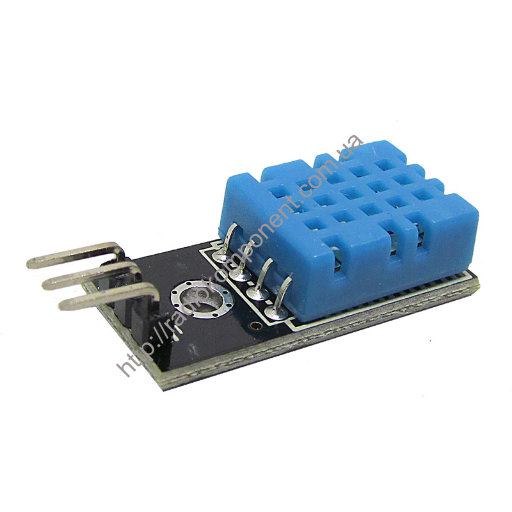

— | Датчик DHT11 популярний датчик, який служить для вимірювання температури та відносної вологості навколишнього середовища. Даний модуль може використовуватися в системі "розумний дім", у створенні проектів, пов'язаних із параметрами погоди, або у побутових проектах. Датчик не має швидкодії та точності, але сенсор часто використовують у своїх перших проектах в середовищі Arduino, через його простоту у використанні. Основою для датчика є: термістор і гігрометр. Крім двох датчиків, модуль вбудований АЦП у вигляді мікроконтролера (8-біт), який необхідний для перетворення аналогових значень вологості і температури в цифрові сигнали. Перевагою датчика в порівнянні з аналогом (DHT22) є його низька вартість. Датчик підключається до плати Arduino або інших мікроконтролерів за допомогою 3 висновків (VCC, GND, S). На платі модуля датчика DHT11 вже вбудовані компоненти, які полегшують підключення до Arduino. Для підключення необхідно подати напругу на вихід VCC від зовнішнього джерела живлення або мікроконтролерного пристрою та підключити загальний вихід модуля GND, а для передачі цифрового сигналу підключити контакт S до цифрового порту Arduino. Якщо у вас невстановлена бібліотека DHT в середовищі розробки Arduino IDE, її можна завантажити і встановити самостійно. Комплект складається з плати модуля датчика вологості та температури DHT11 та 3 штук проводів (мама-мама). Технічні характеристики датчика: Напруга живлення, 3 ... 5,5 Точність визначення вологості, % 20...90 Точність температури, °C 0 ... 50 Максимальна частота опитування, Гц 1 Споживаний струм, ма 0,5...2,5 Розміри модуля, мм 15,5 х 12 х 5,5. | 5.7 | Датчики Arduino | |||
| 25587 | CHINA | — |
65 грн.
|

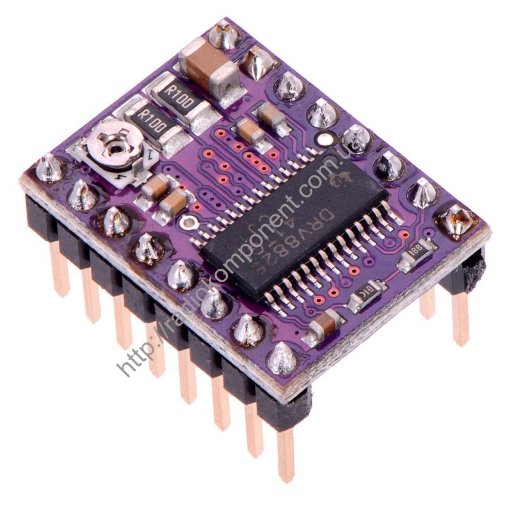

— | Модуль контролера крокового двигуна DRV8825 дозволяє керувати кроковими двигунами у різних проектах. Ця модель спроектована на чіпі DRV8825 від компанії Texas Instruments. Модуль є покращеним аналогом контролера двигуна A4988. Основними перевагами контролера крокового двигуна DRV8825 в порівнянні з його аналогом є: високий мікрокрок (1/32), який забезпечує мінімальний шум пристрою, що проходить струм 2,2 А на обмотку і струм номіналом 1,2 А без додаткового охолодження драйвера у вигляді радіатора . Модуль має захист від перевантаження та перегріву (відключення при нагріванні драйвера вище 150 градусів) драйвера. Регулювання максимального струму здійснюється за допомогою потенціометра. Також драйвер має шість варіантів мікрокроку: повний крок, 1/2, 1/4, 1/8, 1/16 і 1/32 кроку. У роз'єми для виходів вже закріплені подовжувачі штирю за допомогою паяння для швидкого підключення до мікроконтролерного пристрою. Підключення мікроконтролера до модуля здійснюється через 5 висновків. До виходів RESET, SLEEP і GND підключається логічне живлення мікроконтролера, а контакти STEP і DIR служать як лінію передачі сигналу про напрям двигуна і кроку. Для підключення крокового двигуна до модуля використовуються контакти A1, A2, B1 та B2, а за його живлення відповідають висновки VMOT та GND. Подавати напругу на модуль можна як від зовнішнього джерела живлення, так і мікроконтролерного пристрою. Контролер працює від напруги 8,2 – 45 В. У комплект даного модуля входять: контролер крокового двигуна DRV8825 та радіатор для охолодження мікросхеми. Технічні характеристики модуля: Чіп DVR8825 Логічне напруження, 3,3 ... 5 Напруга живлення, 8,2 ... 45 Максимальний струм із радіатором, А 2,2 Максимальний струм без радіатора, А 1,2 Допустимий крок 1/2, 1/4, 1/8, 1/16, 1/32 Розміри модуля, мм 15,2 x 20,3 Схема підключення модуля: | 3.7 | Управління двигунами | |||
| 25565 | CHINA | — |
25 грн.
|

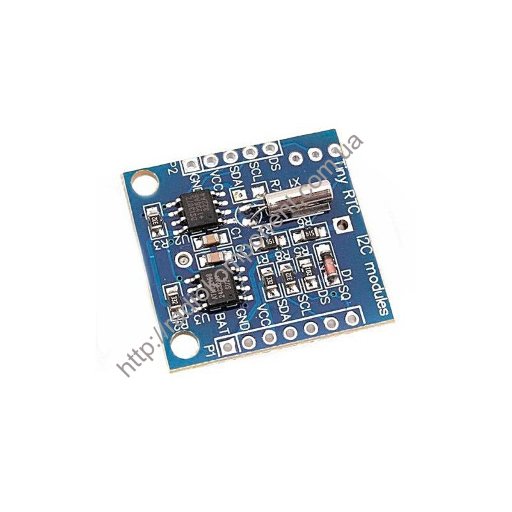

— | Повністю зібраний модуль годинника реального часу та календаря з додатковою пам'яттю на мікросхемі DS1307 для Arduino. Модуль годинник реального часу DS1307 використовується в макетах та проектах на мікроконтролерах для отримання інформації про реальну поточну дату та час. Для використання модуля потрібно спочатку зібрати за його допомогою макет, створити програму для керування та розпочинати роботу. Управління модулем реального часу здійснюється за допомогою контролерів Arduino або інших керуючих мікропроцесорних пристроїв використовуючи I2C інтерфейс. Мікросхема DS1307 має на борту програмований генератор прямокутних імпульсів, що дозволяє виробляти одну з чотирьох частот (1Гц, 4096Гц, 8192Гц або 32768Гц), яка може використовуватися для корекції помилки кварцового резонатора. Модуль годинник реального часу DS1307 має дві колодки контактів – Р1 та Р2, а також слот для встановлення батареї живлення CR2032 Колодка Р1 має контакти SQ, DS, SCL, SDA, VCC, GND, BAT Колодка Р2 має контакти DS, SCL, SDA, VCC, GND Живлення модуля здійснюється від Arduino контролера, іншого керуючого мікропроцесорного пристрою або зовнішнього джерела живлення. Мікросхема DS1307 має вбудований блок, що визначає аварійне відключення живлення та автоматично підключає резервну батарею. При цьому відлік часу триває і після відновлення живлення годинник показує правильний час. Технічні характеристики DS1307: Підключення модуля I2C інтерфейс Відлік часу година, хвилина, секунда Відлік дати рік, місяць, день (враховує високосні роки) Доступна пам'ять модуля, байт 56 Батарея живлення CR2032 Габарити модуля, мм 28х25х8 | 3.5 | Годинник реального часу, EEPROM | |||
| 25585 | CHINA | — |
59 грн.
|

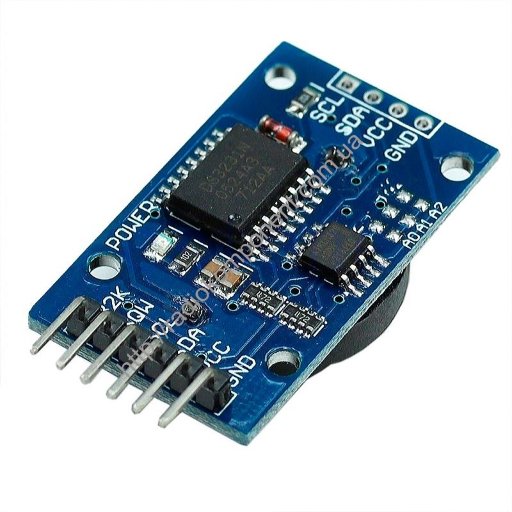

— | Модуль DS3231 є платою з точними годинами реального часу. Цей модуль є покращеною версією годинника реального часу (DS1302). Модуль можна використовувати для автоматизації освітлення вулиць, поливу рослин або інших проектів. Модуль DS3231 спроектований на базі мікросхеми DS3231N, мікросхеми пам'яті AT24C32N та інших допоміжних компонентів. Мікросхема DS3231N складається з: кварцового резонатора, датчика температури та схеми термокомпенсації. У даному модулі час не змінюється від температури, оскільки мікросхема має схему термокомпенсації. Мікросхема DS3231N робить звіт секунд, хвилин, годин, днів, тижнів, місяців та років. Також робить виправлення на високосний рік. Модуль підтримує 12 та 24 годинний формат часу. Крім цього в модулі є два будильники. Мікросхема пам'яті AT24C32N має 16 висновків та виконана у корпусі «SOIC8». При необхідності можна змінити адресу мікросхеми AT24C32N за допомогою контактів A0, A1 та A2. Зміна адреси дозволить збільшити кількість підключених мікросхем AT24C32N. Підключається модуль до мікроконтролерного пристрою на шині I2C. Плата модуля має 6 висновків: 32K: виведення імпульсів частотою 32 кГц SQW: переривання від будильників або виведення імпульсів у діапазоні 1 – 8192 Гц SCL: лінія тактування, інтерфейс I2C SDA: лінія даних, інтерфейс I2C VCC: живлення напругою 5 В GND: "земля" На платі DS3231 є місце для батарейки, яка у разі відключення живлення від плати підтримуватиме модуль увімкненому стані. Як батарейку можна використовувати CR2032 або літієвий акумулятор LIR2032-3. Подавати живлення модулю можна від зовнішнього джерела живлення напругою 5, платформи Arduino або іншого мікроконтролерного пристрою. Про наявність живлення сигналізує світлодіод, підключений до шин живлення. У комплект джерело живлення у вигляді батарейки не входить. Технічні характеристики модуля: Мікросхема DS3231N Мікросхема пам'яті AT24C32N Напруга живлення, 3 ... 5,5 Інтерфейс I2C Робоча температура, °C -40...+85 Розміри модуля, мм 38 x 22 x 14 Схема підключення модуля до Arduino Uno: | 5.7 | Годинник реального часу, EEPROM | |||
| 25575 | CHINA | — |
22 грн.
|
— | FC-03 – модуль з інфрачервоним датчиком лінійного переміщення. Датчик застосовується у проектах Arduino визначення швидкості, частоти обертання і підрахунку імпульсів рухів різних частин механізму. Плата модуля спроектована на основі мікросхеми LM393 та щілинного датчика ITR9608. LM393 розроблено на базі двох компараторів напруги. Мікросхема служить для порівняння двох аналогових сигналів. Істотні особливості LM393: низький струм споживання (0,45 мА), доступна в різних корпусах і має широкий діапазон напруги живлення. ITR9608 - оптичний щілинний датчик, в який міститься об'єкт для зчитування кількості та частоти обертань. Оптична пара є основним елементом датчика. У корпус ITR9608 вбудовані інфрачервоний світлодіод та фототранзистор, які розташовані протилежно один до одного. Коли в щілини між елементами з'являється об'єкт, здатний стримувати інфрачервоні випромінювання, сигнали від світлодіода перекриваються і транзистор закривається. Якщо транзистор закритий, тоді на виході перетворюються механічні параметри цифрові сигнали. Також можна визначити частоту обертання. Для цього міститься об'єкт з отворами в щілину датчик, який має виріз 5 мм. При обертах диска в прорізі проявляються отвори. Потім датчик перетворює чергування імпульси, відповідно імпульси цифрові сигнали. Модуль має 4 висновки: VCC та GND, які необхідні для подачі живлення на модуль, D0 здійснює вихід цифрових сигналів, відповідно A0 служить для передачі аналогових сигналів. На платі розташовані два світлодіоди, де один сигналізує про подачу живлення на модуль, інший світлодіод горить доти, доки об'єкт не буде розташований між фототранзистором та інфрачервоним світлодіодом. Технічні характеристики модуля: Напруга живлення, 3,3 ... 5 Мікросхема LM393 Струм споживання енкодера, ма 1,4 Ширина просвіту, мм 5 Робоча температура, °C 0 ... 70 Кріпильний отвір, мм 3 Розміри модуля, мм 38 х 14 х 7. | 3 | Датчики Arduino | |||
| 25608 | CHINA | — |
55 грн.
|

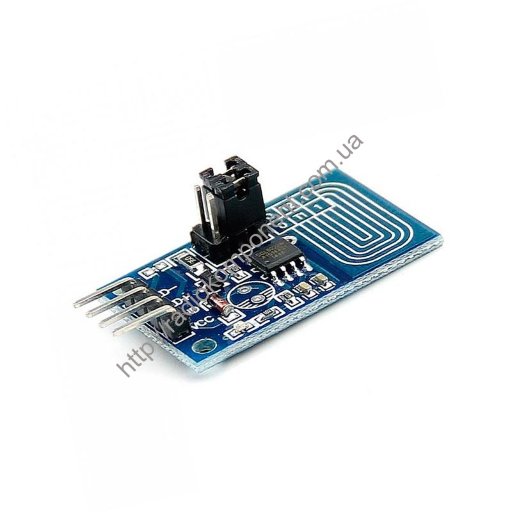

— | Ємнісний вимикач живлення світлодіода із ШІМ побудований на мікросхемі SGL8022W. Як силовий транзистор використаний S9013 з максимальним струмом колектора 500мА. Ємнісний датчик реагує на торкання навіть через ізоляційний матеріал завтовшки до 3мм. Крім світлодіода на вихід регулятора можна підключати будь-яке інше навантаження з максимальним струмом не більше 500мА. Режими роботи: T1=0, T2=0 - Торкання сенсора вибирає одну з 3-х ступенів яскравості від 0 до максимальної T1=1, T2=0 - Короткочасне торкання сенсора плавно включає та вимикає світлодіод. T1=0, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості. Під час увімкнення використовується значення яскравості, виставлене під час попереднього увімкнення. T1=1, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості. Характеристики: Тип регулятора: ємнісний Мікросхема регулятора: SGL8022W Силовий транзистор: S9013 Напруга живлення: 2,4 - 5.5В Максимальний струм навантаження: 500мА Розміри: 33 х 20мм | 3.5 | Сенсорні модулі | |||
| 25567 | CHINA | — |
28 грн.
|
— | Модуль датчика вологості FC-28 призначений для вимірювання вологості грунту. Модуль можна використовувати в проектах, для яких необхідно зчитувати дані вологості ґрунту (автоматизація керування поливом рослин тощо) Даний модуль, як і більшість датчиків Arduino, спроектований на компараторі LM393, який порівнює сигнали на виході датчика. Також на платі знаходиться потенціометр для регулювання порога чутливості датчика. FC-28 спроектований на базі двох датчиків, які забезпечують вимірювання вологості ґрунту. Визначається вологість за допомогою двох зондів, які дозволяють струму проходити крізь ґрунт. При проходженні струму датчик робить вимір опору і в результаті вимірює кількість води в грунті. Чим більше води, тим менше опір, відповідно якщо сухий ґрунт, тоді опір буде більшим. Підключення модуля до Arduino здійснюється через 4 виходи (GND, VCC, D0 та A0). GND та VCC використовуються для подачі живлення на плату номіналом 3,3 - 5 В. A0 аналоговий вихід, який приймає аналогові значення 0 - 1023. D0 використовується як цифровий вихід для підключення до Arduino. Напруга живлення на модуль можна подавати від мікропроцесорного пристрою або зовнішнього джерела живлення. На платі знаходяться два світлодіоди. Синій світлодіод сигналізує про подачу живлення на модуль, відповідно червоний світлодіод загоряється під час передачі сигналу на мікроконтролер. Після підключення модуля до Arduino необхідно помістити датчик у середовище вимірювання. Потім написаний код програми для датчика в середовищі розробки Arduino IDE необхідно завантажити в пам'ять мікроконтролера для спільної роботи модуля і Arduino Uno. Технічні характеристики датчика: Напруга живлення, 3,3 ... 5 Максимальний струм, що споживається, ма 50 Компаратор LM393 Розміри модуля, мм 38х16х8 Розміри датчика, мм 64х20х8 Довжина кабелю, м 0,2 | 7.5 | Датчики Arduino | |||
| 26038 | CHINA | — |
28 грн.
|
— | Модуль FC-37 є датчиком вологості з високою чутливістю і платою спроектованою на основі компаратора LM393. Мікросхема LM393 обробляє та передає сигнал на мікроконтролер у цифровому чи аналоговому видах. Даний модуль може використовуватися в проектах, де необхідно, щоб пристрій включався при взаємодії вологи (у виявленні протікання води, станціях погоди тощо). Принцип роботи модуля полягає у зміні вихідної напруги від опору датчика. Якщо плата мокра, опір збільшується, а вихідна напруга зменшується, відповідно якщо датчик сухий, тоді опір зменшується, напруга збільшується. Регулювання чутливості датчика здійснюється за допомогою потенціометра. На модулі є 2 роз`єми (J1, J2). J1 необхідний для підключення датчика до модуля, а J2 використовується для живлення модуля та передачі сигналу. За допомогою виходу A0 здійснюється передача аналогового сигналу, аналогічно через D0 контакт передається цифровий сигнал. Контакти VCC та GND призначені для подачі напруги на плату модуля. На платі розташовані 2 індикатори: PWR-Led світлодіод, який повідомляється про подачу живлення на плату модуля, D0-Led спалахує під час передачі цифрового сигналу на мікроконтролер пристрою. Напругу на плату модуля можна подавати від зовнішнього джерела живлення Arduino Uno або іншого пристрою, спроектованого на мікроконтролері. Технічні характеристики модуля: Напруга живлення, 3,3 ... 5 Типи виходів аналоговий, дискретний Розміри модуля, мм 1,7 x 60 x 39 Вага, р 7. | 10.5 | Датчики Arduino | |||
| 25564 | CHINA | — |
18 грн.
|
— | Безконтактний датчик FC-51 виявляє об'єкти в діапазоні відстаней майже від нуля і до встановленої межі без вступу з ними в безпосередній контакт. Датчик призначений для застосування, коли не потрібна інформація про відстань до об'єкта, а лише про його наявність чи відсутність. Гранична дистанція реєстрації залежить від налаштування. Датчик FC-51 має дискретний вихід. Це оптичний датчик, що реєструє збільшення інтенсивності відбитого інфрачервоного (ІЧ) випромінювання в контрольованому просторі. Зміна відбитого випромінювання відбувається через рухомих частин механізмів або переміщення навколишніх предметів. FC-51 може розміщуватися на об'єкті, що рухається, для визначення положення в навколишньому просторі. Застосовується виявлення перешкоди під час руху колісних і гусеничних автоматів. Датчик може стати частиною наочного посібника для учнів у сфері систем управління та автоматики. Пристрій містить джерело ІЧ випромінювання та фотоприймач. Випромінювання відбивається від перешкоди та реєструється фотоприймачем. Він передає сигнал на компаратор LM393, який налаштований на спрацювання за певного рівня освітленості фотоприймача. Компаратор формує сигнал на виході FC-51 датчика низького або високого логічного рівня. Різне відображення та поглинання випромінювання різних матеріалів використовуються для роботи сприймаючого вузла тахометра. Припустимо, у нас є двигун. Потрібно дізнатися кількість обертів за хвилину валу двигуна. Нас врятує FC-51. Достатньо приклеїти на маховик фрагмент білого паперу, направити промінь датчика на маховик і отримаємо тахометр, що сприймає вузол. Для зниження наслідків різних перешкод обробним мікроконтролером накопичуються дані, отримані від датчика за короткий проміжок часу, і проводиться усереднення. Датчик FC-51 може також працювати в приладах, що не мають мікроконтролера. Підключення модуля здійснюється від трьох висновків, де контакти VCC і GND служать для подачі живлення на модуль, а через виведення OUT передається отриманий сигнал з датчика. На платі модуля розташовано два індикатори. Світіння зеленого повідомляє про включення живлення. Червоний світлодіод світиться, якщо в зоні виявлення знаходиться об'єкт. Налаштування пристрою полегшує роботу індикатора виявлення. Це дозволяє налаштувати FC-51 на спрацьовування у реальних умовах. Встановлення чутливості датчика виконується за допомогою підстроювального резистора, встановленого на платі. Перешкода встановлюється на потрібній відстані від фотоприладів датчика. Поворотом рухомого контакту змінного резистора на платі модуля FC-51 виконується встановлення відстані спрацьовування, домагаються включення червоного світлодіода. Потім перевіряють дистанцію спрацьовування переміщенням об'єкта, що відбиває. Технічні параметри датчика: Напруга живлення, 3,3 ... 5 Дистанція виявлення до білої матової площини, що відбиває, м 0,02 ... 0,3 Кут виявлення, ° 35 Розміри, мм 43х16х7. | 3.2 | Датчики Arduino | |||
| 25606 | CHINA | — |
63 грн.
|
— | Модуль розширення Funduino NANO 006 V3.0 призначений для зручного підключення периферії до плати Arduino NANO. Модуль розширення полегшує підключення різних виконавчих пристроїв та датчиків. Плата розширення застосовується у проектах, в яких необхідно використовувати велику кількість вводів та висновків для підключення датчиків або пристроїв. На платі розширення зручно розведені висновки для підключення датчиків за допомогою цифрових та аналогових контактів або портів UART та I2C. У центрі плати розширення розташована планка для підключення пристроїв Arduino NANO та Arduino Pro Mini. При установці Arduino Pro Mini необхідно звернути увагу на те, щоб висновки GND плати пристрою збігалися з аналогічними контактами модуля розширення. З боків плати розширення є місця для монтажу додаткових колодок за допомогою паяння. Кожен висновок плати розширення має власні контакти для живлення та загального дроту датчика. На платі також є стабілізатор напруги 3,3 В і 3 роз'єми для живлення пристроїв з такою напругою. Для підключення шин I2C (SCL, SDA, 5V, GND) та UART (RX, TX, 5V, GND) висновки виведені окремо. На платі розширення є висновки: 3V3: живлення напругою 3,3 В 5V: висновок для живлення датчиків GND: "земля" AREF: опорна напруга АЦП D0-D13: цифрові входи/виходи A0 - A7: аналогові входи Подається живлення від підключеного мікроконтролера або зовнішнього джерела живлення. Зовнішнє джерело живлення підключається до плати розширення за допомогою роз'єму DC-005. Діапазон напруги зовнішнього джерела живлення становить 7-12 В. Про наявність живлення сигналізує світлодіод POWER, який підключений до шин живлення. До комплекту модуля додаткові колодки не входять. Технічні характеристики модуля: Напруга живлення, 7 ... 12 Стабілізатор AMS1117 Кількість цифрових входів/виходів 14 Аналогових контактів 8 ШИМ контактів 6 Розміри модуля, мм 57 x 10 x 54 | 19 | Модулі розширення Arduino | |||
| 25642 | CHINA | — |
93 грн.
|
— | Напруга живлення: 3-5 В Тип сенсора три магніторезистивні датчики Чутливість 5 милі Гаус Розміри 13.9x18.5мм. | 1.6 | Датчики Arduino | |||
| 25568 | CHINA | — |
56 грн.
|

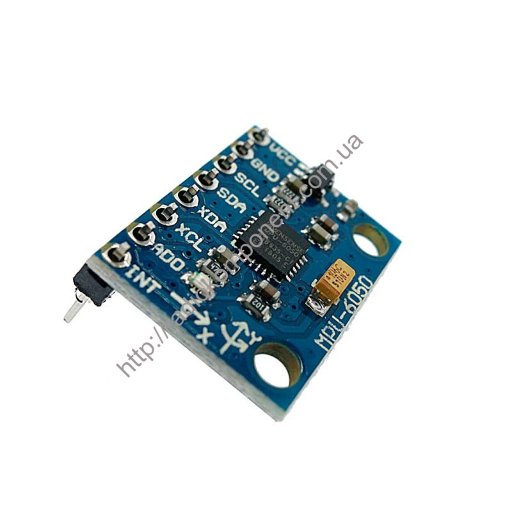

— | Модуль GY-521 призначений для визначення розташування та переміщення об'єкта в просторі за допомогою 3-осьового гіроскопа та 3-осьового акселерометра. Також на борту модуля є датчик температури. Цей модуль можна використовувати для проектування квадрокоптерів, стабілізатора для камери або інших проектів, виконаних на платформі Arduino. Гіроскоп модуля вимірює кутове прискорення тіла по 3 осях (X, Y, Z), а акселерометр обчислює прискорення тіла вздовж одного напрямку. Для визначення прискорення акселерометр використовує п'єзоелектричний ефект. У стані спокою модуль постійно проводить калібрування датчика. Також датчик може визначати і реєструвати динамічні параметри під час руху. Плата модуля спроектована на базі мікросхеми MPU-6050 американською компанією InvenSense, яка складається із цифрового процесора для обробки сигналів руху DMP (Digital Motion Processor). За допомогою процесора модуль може сам робити розрахунки та обробляти інформацію від інших зовнішніх датчиків. Дані мікросхеми містяться у кільцевому буфері FIFO. Розмір сховища буфера FIFO 1024 байт. Підключається модуль до Arduino або до інших мікропроцесорних пристроїв за допомогою I2C інтерфейсу. Підключається I2C через висновки SCL (тактові імпульси) та SDA (дані датчика). Для забезпечення живлення плати використовуються контакти VCC та GND. Напруга може подаватися від зовнішнього джерела живлення або від плати Arduino. Крім того, модуль GY-521 включає знижувальний лінійний стабілізатор для живлення від 5В. Розміщений світлодіод на платі, спалахує червоним кольором при подачі напруги на неї. Для роботи з модулем серед Arduino IDE використовується бібліотека WIRE. Також є бібліотека I2Cdevlib для доступу до MPU-6050. Технічні характеристики модуля: Напруги живлення, 3 ... 5 Максимальний струм, що споживається, ма 4 Мікросхема MPU-6050 АЦП, біт 16 Внутрішній генератор, МГц 8 Діапазон прискорення, g±2, ±4, ±8, ±16 Діапазон вимірювання гіроскопа, °/с 250, 500, 1000, 2000 Інтерфейс передачі даних I2C Розміри плати, мм 20 х 16. Схема підключення модуля до Arduino Uno: | 2.5 | Датчики Arduino | |||
| 26039 | CHINA | — |
42 грн.
|

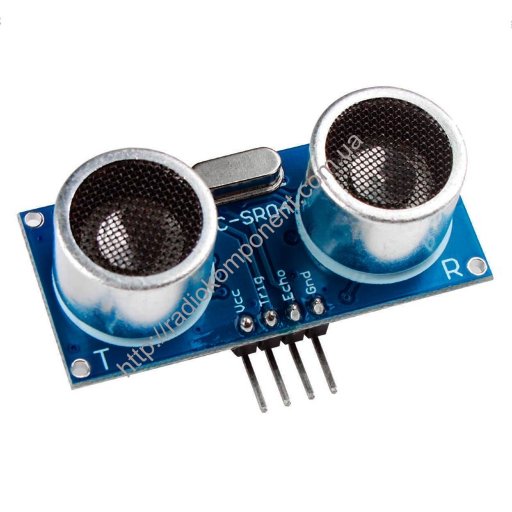

— | HC-SR04 - ультразвуковий датчик, що дозволяє вимірювати відстань до перешкоди в діапазоні від 2 до 400 см. Може бути використаний як датчик присутності в розумному будинку або охоронній системі, а також для різних роботизованих систем. Крім того, використовуючи цей модуль можна виготовити парктронік для автомобіля. Модуль є платою, на якій розміщені ультразвуковий випромінювач, приймач і електронна схема, що управляє. Датчик має невеликі габарити та простий інтерфейс: два виведення живлення (VCC та GND), вхід (TRIG) та вихід (ECHO) для передачі даних між контролером та модулем. Випромінювач передає короткий ультразвуковий імпульс, який відбивається від об'єкта і приймається датчиком. Відстань розраховується виходячи з часу до отримання відлуння та швидкості звуку в повітрі. Приймач отримує сигнал відлуння, і видає відстань, яка кодується тривалістю електричного сигналу на виході датчика.Наступний імпульс може бути випромінюваний, тільки після зникнення відлуння від попереднього. Цей час називається періодом циклу. Рекомендований період між імпульсами повинен бути не менше 50 мс. Якщо на сигнальний пін TRIG подається імпульс тривалістю 10 мкс, то ультразвуковий модуль випромінюватиме вісім пачок ультразвукового сигналу з частотою 40кГц і виявлятиме їх луна. Виміряна відстань до об'єкта буде пропорційна ширині імпульсу відлуння. Технічні характеристики модуля: Напруга живлення, 3,3 ... 5 Ефективний кут спостереження, °15 Робочий кут спостереження, °30 Максимальна дистанція виміру Джерело https://arduino.ua/art21-yltrazvykovoi-dalnomer-hc-sr04 , м 4 Споживання струму в режимі тиші, ма 2 Робочий струм, ма 15 Робоча частота, кГц 40 Розміри датчика, мм 45х20х15. | 9.2 | Датчики Arduino | |||
| 25555 | CHINA | — |
39 грн.
|

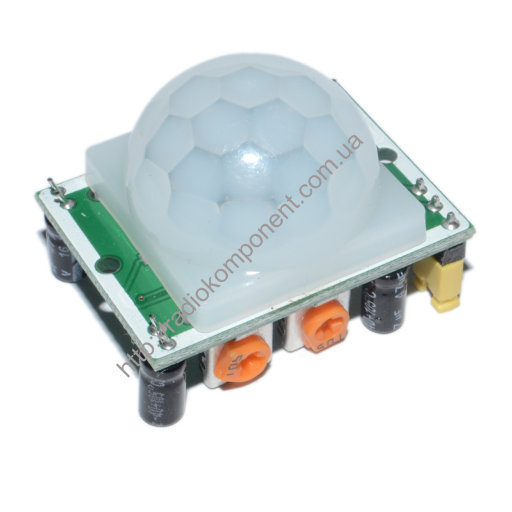

— | Модуль з інфрачервоним датчиком руху HC-SR501 може фіксувати рух людини або тварини на відстані до 7 метрів. Даний модуль часто використовується в простих охоронних системах або побутових проектах (автоматичне включення світла під час руху, автоматизації електричних приладів тощо). Плата модуля спроектована на основі чіпа керування BISS0001. Чіп приймає випромінювання з датчика і обробляє отриману інформацію для перетворення її в аналоговий або цифровий сигнал. Модуль HC-SR501 має два режими роботи (H, L). Для зміни режимів використовується джампер, розташований на звороті модуля. У режимі H імпульс на виході модуля зникає у разі відсутності руху в зоні при заданому часі. Якщо підключити режим L, на виході з'являється логічний сигнал під час спрацювання модуля. Також на платі розташовані 2 потенціометри. За допомогою потенціометра SX змінюється відстань чутливості датчика (3 - 7 м), відповідно підстроювальним резистором TX задається час, протягом якого буде передаватися логічна одиниця при русі в зоні датчика (5 - 300 с). Інфрачервоний датчик має 3 контакти для підключення до мікропроцесора Arduino. Виходи VCC і GND забезпечують подачу напруги на плату, а контакт OUT необхідний передачі сигналу від датчика до мікроконтролера пристрою. Подача напруги на модуль здійснюється від зовнішнього джерела живлення, плати Arduino чи іншого мікроконтролерного пристрою. Технічні характеристики модуля: Напруга живлення, 4,5 ... 20 Максимальний струм, що споживається, ма 60 Вихідна напруга, 3,3 Відстань виявлення, м 3 ... 7 Кут виявлення, ° 145 Час затримки, з 5...300 Робоча температура, °C -20...+80 Розміри модуля мм 3.2 см x 2.4 см x 1.8 Схема підключення модуля до Arduino Uno: | 7.5 | Датчики Arduino | |||
| 25556 | CHINA | — |
45 грн.
|

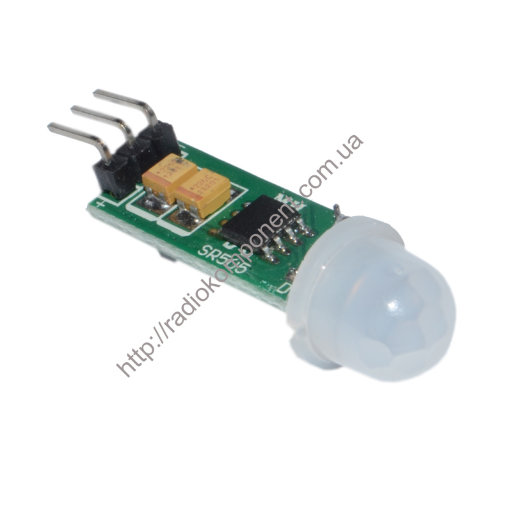

— | Міні ІЧ датчик руху «HC-SR505» виконаний у безкорпусному варіанті та призначений для вбудовування у різні пристрої (наприклад у систему безпеки будинку), що легко зробити, враховуючи його мініатюрні розміри. Цей піроелектричний сенсор має пасивний принцип роботи, спрацьовує під час руху людини, при цьому сигнал на його виході є близько 8 секунд. Підключити датчик можна до цифрового входу Arduino або навантаження через силовий ключ на польовому або біполярному транзисторі. Інфрачервоний датчик можна використовувати у світильниках для автоматичного увімкнення світла, охоронних пристроях або іншої автоматики. Підключення датчика походить від 3 виходів. Для подачі напруги використовуються виходи VCC і GND, а передачі цифрових сигналів контакт S. Напруга живлення, 4,5 ... 20 Максимальний струм споживання, мкА 60 Час затримки, з 8 Кут огляду, ° 100 Відстань виявлення, м 3 Робоча температура, °C -20...+80 Діаметр лінзи, мм 10 Розміри модуля, мм 10х23. | 3.2 | Датчики Arduino | |||
| 25572 | CHINA | — |
20 грн.
|

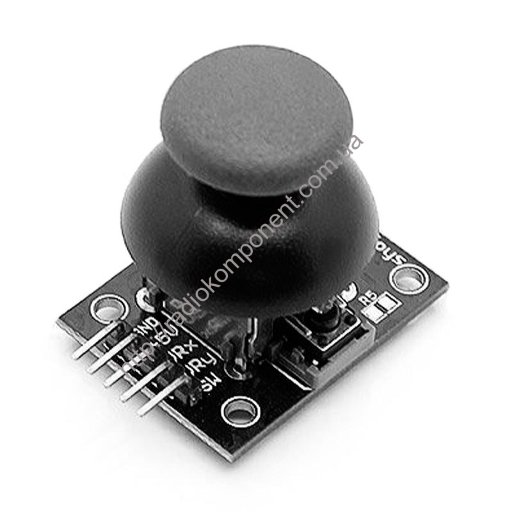

— | Джойстик призначений для керування різними пристроями, роботами, моделями. Управління здійснюється по двох осях X та Y за допомогою двох змінних резисторів. При відхиленнях важеля ліворуч, праворуч, вгору, вниз джойстик видає аналоговий сигнал від 0 до 5 вольт. По осі Z встановлено тактову кнопку, яка спрацьовує при натисканні на важіль джойстика. | 11 | Клавіатури, джойстики | |||
| 25577 | CHINA | — |
20 грн.
|

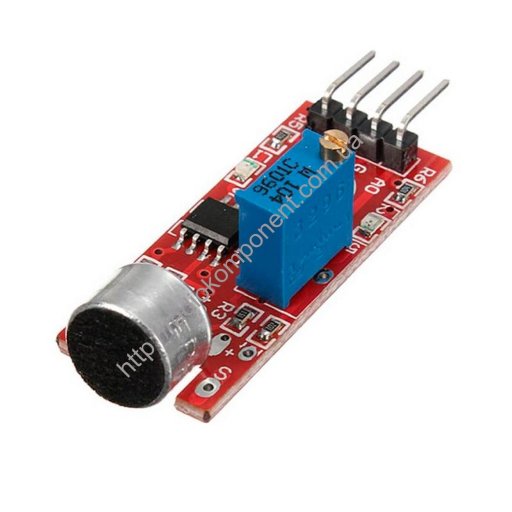

— | Модуль KY-037 є високочутливим мікрофоном, який виявляє звуки гучністю вище заданого порогового значення. Даний модуль може використовуватися для виявлення клацань, бавовни, кроків, увімкнення світла і т.д. Також цей модуль може застосовуватись в охоронних системах. Модуль спроектований на основі чутливого датчика звуку та компаратора LM393YD. p align="justify"> За допомогою мікросхеми компаратора LM393YD визначається момент перевищення порога гучності звуку. При коливанні мембрани датчика від звукової хвилі змінюється його ємність, внаслідок чого змінюється напруга на виході датчика звуку. Для передачі даних про перевищення порога використовуються 2 виводи аналоговий (A0) та цифровий (D0). При перевищенні виставленого граничного значення на виводі D0 з'являється сигнал високого рівня. Налаштування порога спрацьовування датчика виконується підстроювальним резистором, який встановлений поруч із компаратором. При налаштуванні порога спрацьовування датчика слід звернути увагу на стан світлодіода L2, який спалахує при перевищенні встановленого звукового порога. Про наявність живлення сигналізує світлодіод L1, підключений до шин живлення. На платі модуля є 4 висновки: A0: проводить напругу, яка відповідає рівню гучності навколишнього шуму G: загальний провід («земля») D0: передає логічний сигнал про перевищення порога гучності +: забезпечує напругу живлення модуля Подавати живлення на датчик можна від зовнішнього джерела живлення, платформи Arduino або інших мікроконтролерів. Напруга живлення модуля становить 5 ст. Технічні характеристики модуля: Напруга живлення, 3,3 ... 5 Робоча температура, ° C 0 ... +70 Розмір монтажного отвору, мм 3 Розміри модуля, мм 34 х 16. | 3.7 | Світло, звук | |||
| 25569 | CHINA | — |
74 грн.
|
— | Модуль драйвер керування кроковими двигунами надає можливість підключити одночасно до 4 двигунів до платформи Arduino. До плати модуля можна підключити 2 крокові двигуни або 4 колекторні мотори. До того ж, є можливість підключити два сервоприводи, керованих апаратними таймерами Arduino. Цей модуль можна використовувати для конструювання радіокерованих іграшок, системи поливу або інших проектів. Плата розширення спроектована на базі 2 мікросхем: L293D та 74HC595. Мікросхема L293D є 4 канальним драйвером, який управляє двигунами постійного струму до 600 мА на канал. Управління здійснюється через логіку TTL (транзисторно-транзисторна логіка). До плати підключено 2 мікросхеми L293D в DIP корпусі. Посередині розташована мікросхема 74HC595. 74HC595 восьмирозрядний зсувний регістр, призначений для зменшення кількості портів мікроконтролерного пристрою, що використовуються. Мікросхема може бути в 3 станах: високий і низький рівні або високий імпеданс (високий опір). Усі мікросхеми знаходяться в панелях для швидкої заміни за їх несправності. Підключається плата розширення Arduino навісним монтажем. Модуль займає всі цифрові висновки, крім 0, 1, 2 та 13 висновків та аналогових виходів A0 - A6. Для підключення живлення до плати використовуються клеми EXT_PWR, для приєднання електродвигунів до модуля клеми M1, M2, M3 та M4. Також в кутку плати знаходяться висновки для підключення сервоприводів, які позначені SER1 та SERVO_2. На платі розташовано перемичку, яка відповідає за живлення модуля. При подачі напруги на плату керування двигунами необхідно зняти перемичку. На платі знаходиться світлодіод, який загоряється при підключенні всіх 4 електродвигунів. На модулі є отвори для зручного кріплення на пристрої. Для подальшої роботи з модулем у розробці Arduino IDE необхідно завантажити бібліотеку AFMotor, а потім вручну встановити. Технічні характеристики модуля: Напруга живлення, В 6 ... 24 Мікросхеми L293D, 74HC595 Кількість силових каналів 4 Максимальний струм, що проходить, ма 600 Розміри модуля, мм 69,3 х 53,1 х 20,0. | 34 | Управління двигунами | |||
| 25583 | CHINA | — |
95 грн.
|
— | Модуль LCD1602 Keypad SHIELD є рідкокристалічний дисплей LCD1602 з вбудованими 6 кнопками. Передача даних дисплея здійснюється за 4-бітним режимом. Модуль має 6 конопок: 5 кнопок керування та 1 кнопка, яка відповідає за функції RESET. Модуль LCD1602 Keypad SHIELD може використовуватись для візуалізації меню потрійності з можливістю переміщення пунктами меню. Також за допомогою модуля можна реалізувати гру «тетріс». РК-дисплей спроектований на основі стандартного драйвера HD44780. Регулює контрастність дисплея за допомогою потенціометра. Підключається модуль до плати Arduino Uno підвісним монтажем. При підключенні необхідно акуратно поєднати плату дисплей із платформою Arduino. Після підключення плати LCD1602 Keypad SHIELD слід пам'ятати, що частина портів мікроконтролерного пристрою використовується для керування модулем. Плата містить вільні колодки (5V, GND, IN) та аналогові висновки A1 - A5. На платі також є шина для підключення пристроїв ICSP. Модуль LCD1602 Keypad SHIELD має такі висновки на платі: GND: "земля" VCC: живлення модуля VIN: живлення з нестабілізованою напругою RS: повідомляє контролеру про відображення даних R/W: відображає або зчитує дані з дисплея Enable: повідомляє про готовність даних для зчитування A0: виведення кнопок A1 - A2 вільний аналоговий вхід D4 - D10: цифрові висновки до яких підключено дисплей D0 - D3 та D11 - D14: вільні цифрові висновки LCD: відключення підсвічування Підключається живлення до модуля від платформи Arduino, інших мікроконтролерів або зовнішнього джерела живлення. Напруга живлення модуля LCD1602 Keypad SHIELD становить 5 В. Про наявність живлення сигналізує світлодіод PWR, який підключений до шин живлення. Для роботи з даним модулем серед розробки Arduino IDE можна використовувати стандартну бібліотеку «Liquid Crystal». Технічні характеристики модуля: Напруга живлення, 4,7 ... 5,5 Мікросхема HD44780 Колір підсвічування екрану синій Колір символів білий Розміри модуля, мм 80 х 60 х 20 | 55 | Відображення інформації |
