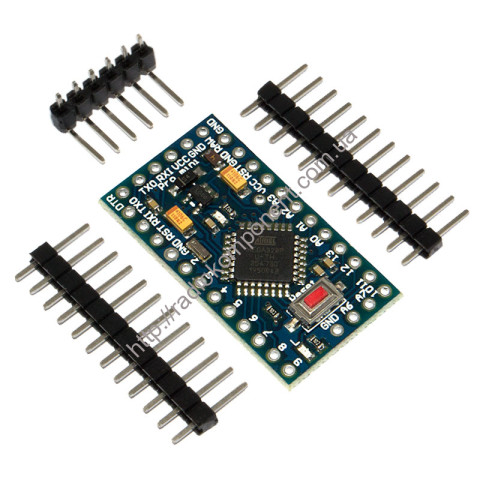

ARDUINO PRO MINI 328 5 В/16 МГц

Arduino pro mini 328 мініатюрна версія Arduino для макетування проектів із різною технічною складністю. Плата призначена для радіоаматорів, які не вперше використовують платформу Arduino. Ця модель плати Arduino pro mini, спроектованої на основі мікроконтролера ATmega328, є покращеною моделлю платформи Arduino pro mini 168. Основні переваги ATmega328: 32 КБ FLASH пам'яті, 2 КБ оперативної пам'яті (SRAM) та 1024 байт EEPROM. Працює плата при напрузі 5 і частоті 16 МГц.

Плата Arduino pro mini 328 складається з 14 цифрових та 6 аналогових висновків. При необхідності підключити зовнішній пристрій можна використовувати послідовний інтерфейс I2C, який підключається через аналогові контакти A6 (SDA) та A5 (SCL).

Також на модулі спроектовані 2 індикатори. Один світлодіод сигналізує про подачу напруги, а інший індикатор спалахує при подачі логічної напруги на цифровий контакт 13.

Модуль плати можна подавати за допомогою зовнішнього джерела живлення або конвертера. Для подачі напруги на плату використовуються висновки GND, VCC та RAW. Контакт GND служить як ґрунт, а на висновок VCC подається харчування номіналом 5 В. На цей контакт необхідно подавати регульоване харчування, так як напруга з цього висновку надходить безпосередньо до мікроконтролера. Якщо потрібно запитати плату від джерела живлення, що не регулюється, необхідно підключити до висновку RAW. При подачі живлення на цей контакт напруга проходить через стабілізатор, а після стабілізації напруга передається на мікроконтролер.

Модуль продається у розібраному вигляді. У комплект модуля входять: плата та подовжувачі контактів, які можна монтувати на висновки за допомогою паяння.

Мікроконтролер ATmega328
Напруга живлення, 5
Максимальна вхідна напруга, 12
Максимальний струм виходу, ма 40
Кількість цифрових виходів 14
Кількість аналогових виходів 6
FLASH пам'ять, КБ 32
SRAM пам'ять, КБ 2
EEPROM, КБ 1
Тактова частота, МГц 16
Розміри модуля, мм 33х18.
