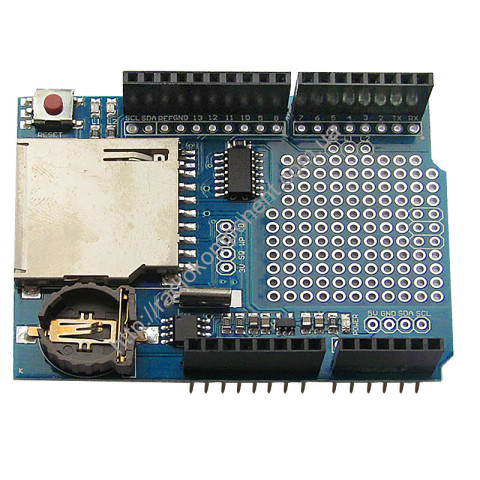

Data logging shield

За допомогою цього модуля можна реєструвати та зберігати вимірювання різних датчиків. Плата може застосовуватись у проектах, де необхідно збирати інформацію з датчиків протягом тривалого часу. Накопичені дані зберігаються на карті SD у файлі, які можна використовувати для побудови графіка в програмах типу Microsoft Office на персональному комп'ютері.

У плату вбудований модуль годинника реального часу DS1307. Для роботи DS1307 необхідно вставити батарейку CR1220 у тримач. Батарея забезпечує роботу годинника більше одного року. Модуль DS1307 призначений для точного фіксування часу кожного виміру.

Як сховища можна використовувати карту SD. Живлення подається на карту SD через мікросхему RT9193-33. У мікросхемі встановлений стабілізатор напруги, тому вона подає напругу 3,3 на карту.

Підключається Data logging shield до плати Ardunino Uno підвісним монтажем, що забезпечує відсутність великої кількості проводів. Усі висновки мікроконтролерного пристрою, що не використовуються, виведені на плату модуля у вигляді роз'ємів. Кнопка RESET скидає всю систему модуля.

У верхній частині плати розташовані контакти:

3V: стабілізована напруга
SQ: імпульси із виходу датчика реального часу.
WP: сигнал, який повідомляє про захист від запису на SD-карті
CD: сигналізує про наявність картки у тримачі.

У нижній частині плати знаходиться група із 3 контактів:

CS: сигнал, який подається від SD карти.
L1, L2: контакти для керування світлодіодами (LED1 та LED2).

На платі модуля є макетне поле, яке служить для підключення датчиків та конструювання електричних кіл за допомогою паяння.

Перед тим як зібрати макетну плату, необхідно завантажити бібліотеки для роботи з карткою SD і датчиком реального часу. Після їх встановлення можна приступати до збору макетної плати та написання скетчу для вашого проекту.

Технічні характеристики модуля:

Напруга живлення, 5
Напруга живлення для SD карти, 3,3
Мікросхема RT9193-33
Датчик реального часу DS1307
Формати SD карток FAT16, FAT32
Розміри модуля, мм 70 х 53 х 17.
