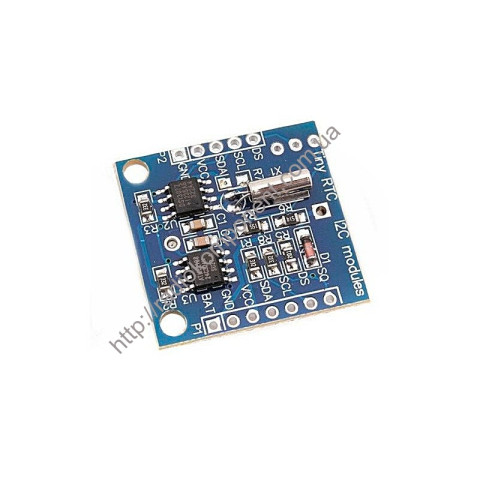

DS1307 RTC Модуль годинника реального часу для ARDUINO

Повністю зібраний модуль годинника реального часу та календаря з додатковою пам'яттю на мікросхемі DS1307 для Arduino.

Модуль годинник реального часу DS1307 використовується в макетах та проектах на мікроконтролерах для отримання інформації про реальну поточну дату та час.
Для використання модуля потрібно спочатку зібрати за його допомогою макет, створити програму для керування та розпочинати роботу.

Управління модулем реального часу здійснюється за допомогою контролерів Arduino або інших керуючих мікропроцесорних пристроїв використовуючи I2C інтерфейс.

Мікросхема DS1307 має на борту програмований генератор прямокутних імпульсів, що дозволяє виробляти одну з чотирьох частот (1Гц, 4096Гц, 8192Гц або 32768Гц), яка може використовуватися для корекції помилки кварцового резонатора.

Модуль годинник реального часу DS1307 має дві колодки контактів – Р1 та Р2, а також слот для встановлення
батареї живлення CR2032

Колодка Р1 має контакти SQ, DS, SCL, SDA, VCC, GND, BAT
Колодка Р2 має контакти DS, SCL, SDA, VCC, GND
Живлення модуля здійснюється від Arduino контролера, іншого керуючого мікропроцесорного пристрою або зовнішнього джерела живлення.

Мікросхема DS1307 має вбудований блок, що визначає аварійне відключення живлення та автоматично підключає резервну батарею. При цьому відлік часу триває і після відновлення живлення годинник показує правильний час.

Технічні характеристики DS1307:

Підключення модуля I2C інтерфейс
Відлік часу година, хвилина, секунда
Відлік дати рік, місяць, день (враховує високосні роки)
Доступна пам'ять модуля, байт 56
Батарея живлення CR2032
Габарити модуля, мм 28х25х8
