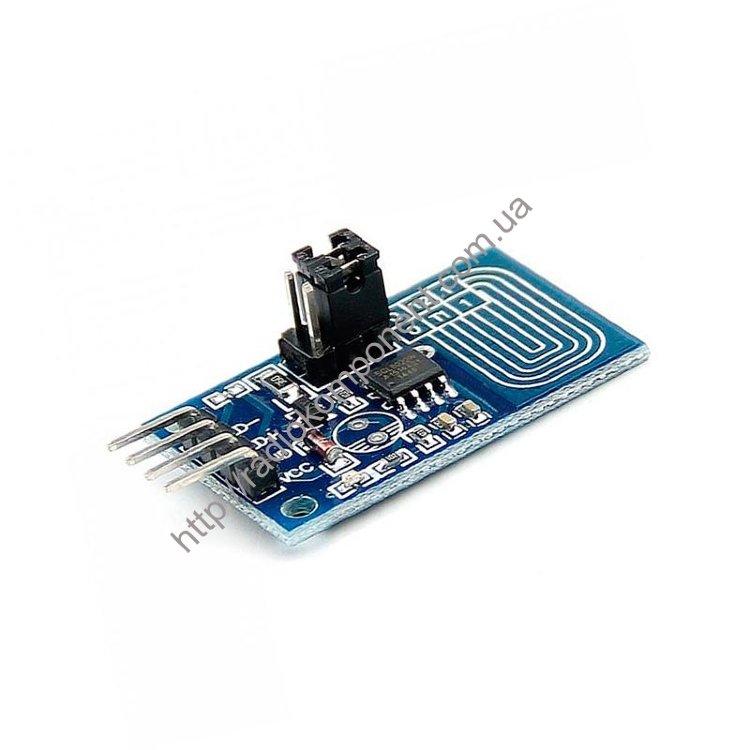

FC-106 сенсорний модуль вимикача із ШИМ (світлодіодний диммер) для Arduino

Ємнісний вимикач живлення світлодіода із ШІМ побудований на мікросхемі SGL8022W. Як силовий транзистор використаний S9013 з максимальним струмом колектора 500мА. Ємнісний датчик реагує на торкання навіть через ізоляційний матеріал завтовшки до 3мм. Крім світлодіода на вихід регулятора можна підключати будь-яке інше навантаження з максимальним струмом не більше 500мА.

Режими роботи:

T1=0, T2=0 - Торкання сенсора вибирає одну з 3-х ступенів яскравості від 0 до максимальної
T1=1, T2=0 - Короткочасне торкання сенсора плавно включає та вимикає світлодіод.
T1=0, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості. Під час увімкнення використовується значення яскравості, виставлене під час попереднього увімкнення.
T1=1, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості.

Характеристики:

Тип регулятора: ємнісний
Мікросхема регулятора: SGL8022W
Силовий транзистор: S9013
Напруга живлення: 2,4 - 5.5В
Максимальний струм навантаження: 500мА
Розміри: 33 х 20мм
