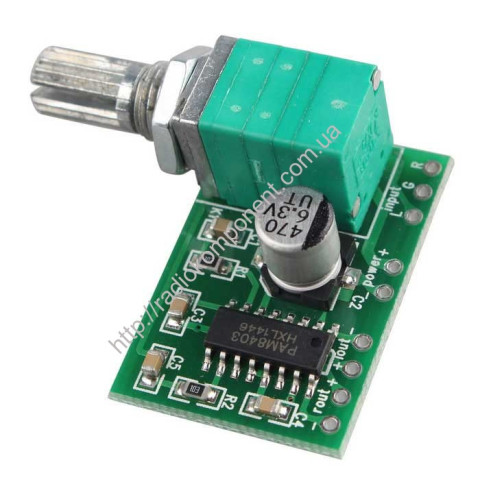

Стерео аудио усилитель 2х3W D-класса на базе PAM8403 с регулятором громкости

Низковольтный аудио усилитель D класса предназначен для усиления звуковых сигналов устройства. Модуль можно применять в портативной аудиосистеме, ноутбуках, автомобильных малогабаритных колонках и т.д. Данный модуль хорошо подойдет для замены вышедших из строя аналоговых усилителей в портативных аудиоустройствах.

Усилитель спроектирован на базе микросхемы PAM8403 компании Power Analog Microelectronics. Модуль является усилителем класса D. Также он имеет небольшое тепловыделение и малые размеры. Выходная мощность составляет до 3 Вт на канал. При данной мощности присутствуют 10 % нелинейных искажений. Усилитель имеет малые шумы и высокую экономичность, которая позволяет его подключать к малогабаритным устройствам. Микросхема имеет подстроечный резистор с помощью которого можно регулировать уровень звука устройства.

Плата усилителя имеет 9 выводов:

L: левый канал подключенного устройства
G: «земля»
R: правый канал подключенного устройства
POWER: питание усилителя напряжение 2,5 - 5 В
ROUT: правый канал
LOUT: левый канал

Полярность подключения каналов и источника питания отображена на плате усилителя.

Подается питание для усилителя от внешнего источника питания. Диапазон напряжения питания аудиоусилителя составляет от 2,5 до 5 В.

Усилитель не обладает защитой от переполюсовки!!!
