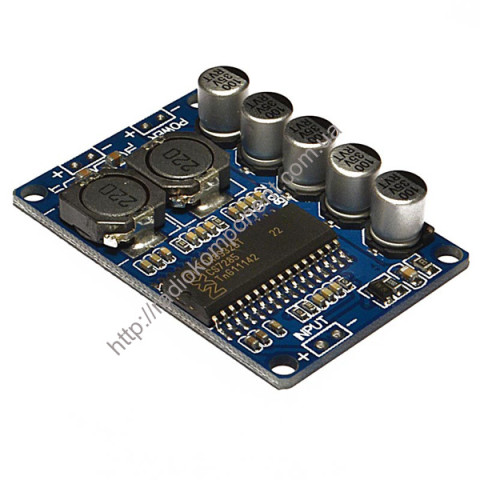

TDA8932 35 Вт усилитель низкой частоты класс D моно

Модуль TDA8932 является высококачественным, одноканальным усилителем низкой частоты D-класса. На сегодняшний день применение импульсных усилителей звуковых частот сильно расширилось. Благодаря этому данный модуль можно использовать в динамиках, домашнем кинотеатре, автомобильных колонка и т.д. Плата усилителя обладает небольшими размерами и широким диапазоном напряжения питания, поэтому её также можно применять в портативных колонках.

Модуль спроектирован на микросхеме TDA8932. Микросхема имеет 32 вывода и выполнена в корпусе «SO32». TDA8932 является мощным усилителем класса D. Микросхема имеет DMOS (Diffusion Metal Oxide Semiconductor) транзисторы, которые работают в роли выходных ключей. Номинальная мощность усилителя составляет 35 Вт при нагрузке сопротивлением 8 Ом. Максимальная выходная сила тока модуля составляет 8 А. Частота преобразования модуля 320 кГц, что обеспечивает крайне малый коэффициент искажений (меньше 0,1%). КПД модуля составляет более 90%. Благодаря всем этим достоинствам усилителя, он способен производить хорошее качество звука.

Также модуль обладает защитой от: КЗ (короткого замыкания) и перегрева.

Плата усилителя TDA8932 имеет 6 выводов:

IN+: входной сигнал
IN-: общий провод подключённого устройства
OUT+: выходной сигнал
OUT-: общий провод динамика
POWER+: напряжение питания усилителя
POWER-: «земля»

Подается питание от блока питания или другого внешнего источника питания. Диапазон напряжения питания усилителя составляет от 10 до 30 В, но рекомендуется подавать от 12 до 24 В
