Транзистор 1Т308Б (=ГТ308Б)
| Manufacturer | СНГ |
| Артикули | |
| Категорії | Транзистори вітчизняні |
| Manufacturer | СНГ |
| Артикули | 24599 |
| Категорії | Транзистори вітчизняні |
| Тип | Опис | |
|---|---|---|
| Бренд | СНГ | |
| Структура | PNP | |
| Тип транзистора | Біполярний | |
| Потужність | 150мВт | |
| Тип монтажу | DIP | |
| Вага г. | 2 | |
| Заводська упаковка | 100шт. | |
| Напруга колектор-емітер | 20В | |
| Струм колектора | 120мА | |
| Коефіцієнт посилення струму | 120 | |
| Частота | 120МГц |
Основні технічні характеристики транзистора 1Т308Б:
• Структура: pnp
• Рк max - Постійна потужність колектора, що розсіюється: 150 мВт;
• Fгр - Гранична частота коефіцієнта передачі струму транзистора для схем із загальним емітером та загальною базою: не менше 120 МГц;
• Uкбо - Пробивна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 20 В;
• Uебо - Пробивна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 3 В;
• Iк max – максимально допустимий постійний струм колектора: 50 мА;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 5 мкА;
• h21Е - Статичний коефіцієнт передачі струму для схеми із загальним емітером у режимі великого сигналу: 50...120 (1В; 10мА);
• Ск - Ємність колекторного переходу: трохи більше 8 (5В);
• Rке нас - Опір насичення між колектором та емітером: не більше 24 Ом;
• Кш – Коефіцієнт шуму транзистора: не нормується;
• tк – постійна часу ланцюга зворотного зв'язку на високій частоті: не більше 400 пс.
| Назва | Артикул | Бренд | На складі | Ціна | Кількість | |
|---|---|---|---|---|---|---|
|
Транзистор МП40А | 24735 | — | 196 шт | 5 грн. | |
|
Транзистор МП26Б | 23006 | — | 5 шт | 6 грн. | |
|
Транзистор П416А | 23031 | — | 1455 шт | 8 грн. | |
|

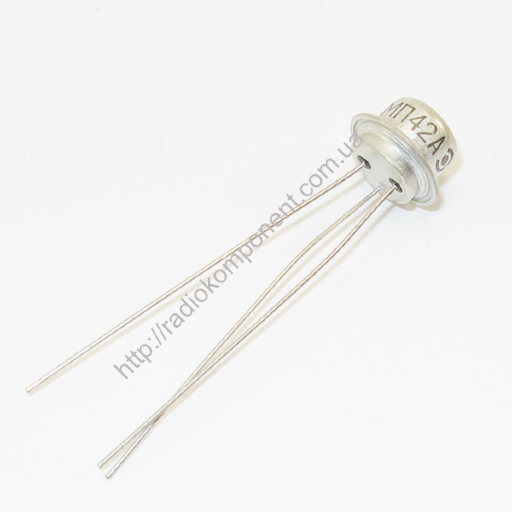

Транзистор МП42А | 24637 | — | 57 шт | 6 грн. | |
|
