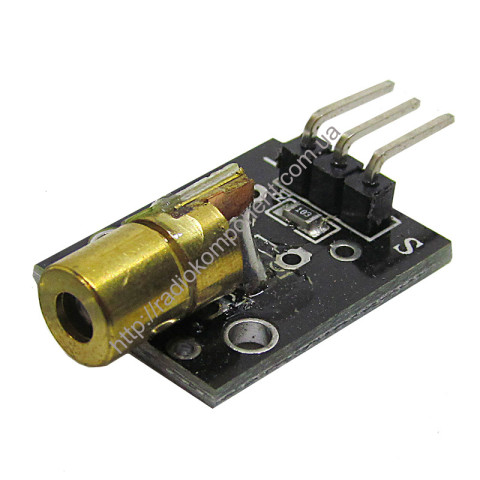

Лазерний модуль для Arduino 650nm 6mm 3V 5mW червоний

Лазерний модуль є світлодіодом з мідним циліндричним радіатором для охолодження, який використовується як випромінюваний компонент. Модуль може застосовуватися, як в охоронній системі з використанням променя, що виходить в ролі перешкоди, при перетині якого спрацьовує сигналізація, так і в побутових проектах.

Плата модуля спроектована на основі лазерного діода KY-008 та допоміжних пасивних елементів для забезпечення стабільної роботи лазера. Перевагами модуля є: споживання 30 мА струму та можливість споживати живлення безпосередньо від плати Arduino. Модуль генерує випромінювання червоного кольору в діапазоні 650 нм із постійною потужністю 2 – 5 мВт.

Світлова пляма лазера може поширюватися на відстань до 14 метрів. Інтенсивність випромінювання лазерного модуля KY-008 регулюється струмом. При перевищенні порогового значення струму, що проходить, різко збільшується інтенсивність випромінювань лазерного світлодіода, відповідно при маленьких струмах, лазер випромінює, як звичайний світлодіод.

Модуль підключається за допомогою поширеного послідовного інтерфейсу I2C, який працює з Arduino Uno або іншими мікроконтролерами. Підключення живлення до модуля здійснюється від контактів +5V та GND. Подавати на модуль можна від зовнішнього джерела живлення або від портів Arduino Uno. Вихід S служить як контакт передачі керуючих сигналів мікроконтролеру.

При роботі з модулем, необхідно бути обережними і не спрямовувати його в очі, крім того, при довгій роботі, лазер сильно нагрівається, особливо при великій інтенсивності струму, що проходить.

Технічні параметри модуля:

Напруга живлення, 5
Споживаний струм, ма 30
Вихідна потужність, мВт 2...5
Довжина хвилі, нм 650
Колір випромінювання червоний
Діаметр лазера, мм 6
Робоча температура модуля, °C -10...+40
Розмір модуля, мм 15 х 24 х 9

Схема підключення лазерного модуля:
