Модуль інфрачервоного фотоприймача з пультом дистанційного керування

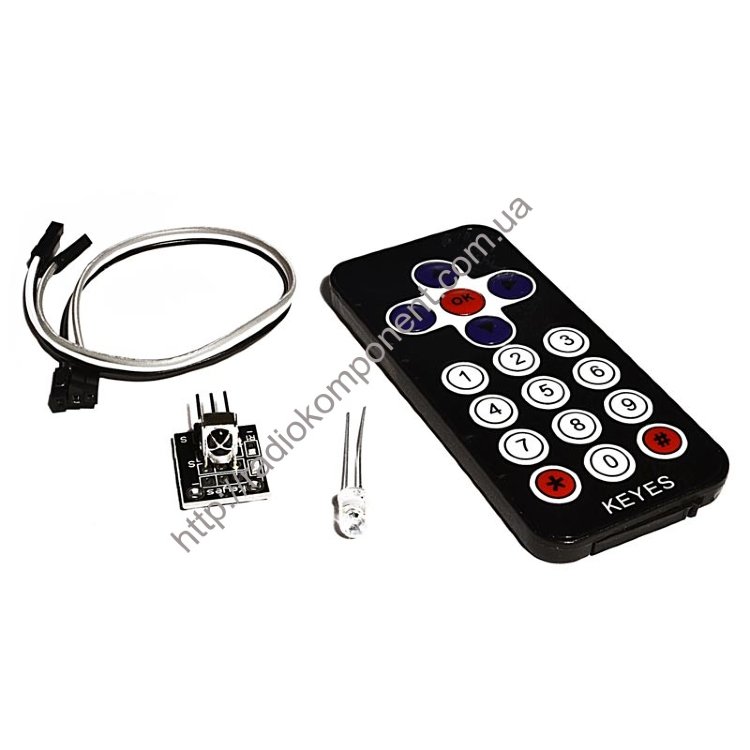

Набір даного модуля включає: пульт з інфрачервоними випромінюваннями, ІЧ приймач, світлодіод і перехідники для підключення до палати Arduino. Набір підійде як для досвідчених ардуїщиків, так і для радіоаматорів-початківців у сфері Arduino.

Модуль з інфрачервоним приймачем спроектований на ІЧ датчику (TL1838) та світлодіоді, який сигналізує про прийом сигналу від пульта. Датчик TL1838 може працювати лише з частоті сигналу номіналом 38 кГц. Завдяки цьому він має властивість ігнорувати інші світлові шуми.

Підключається модуль до Arduino або інших мікропроцесорних пристроїв за допомогою послідовного інтерфейсу I2C у вигляді роз'єму J1 (VCC, GND, SIGNAL). Виходи VCC і GND необхідні для подачі напруги номіналом 5 В, а через вихід SIGNAL здійснюється передача сигналу з датчика на мікроконтролер Arduino.

ІЧ пульт працює на частоті 38кГЦ і може передавати сигнал з відривом до 8 метрів. На пульті розташовано 17 ізольованих кнопок для комфортного керування пристроями різної складності. При натисканні на кнопку утворюється сигнал, який кодується в інфрачервоне випромінювання, потім знову сигнал кодується в пакет послідовних імпульсів з певною частотою. Після отримання послідовності відбувається демодуляція даних і інформація посилається на мікроконтролер.

Для подальшої роботи з цим набором необхідно завантажити бібліотеку для середовища Arduino IDE, а потім її встановити.

Технічні характеристики модуля:

Напруга живлення, 5
Споживаний струм у режимі передачі, ма 3 ... 5
Максимальна відстань передачі сигналу пульта, м 8
Ефективний кут, ° 60
Максимальний кут, ° 90
Дальність прийому сигналу TL1838, м 20
Частота модуляції, кГц 38
Кількість кнопок керування 17

Схема підключення датчика TL1838 до Arduino Uno:
