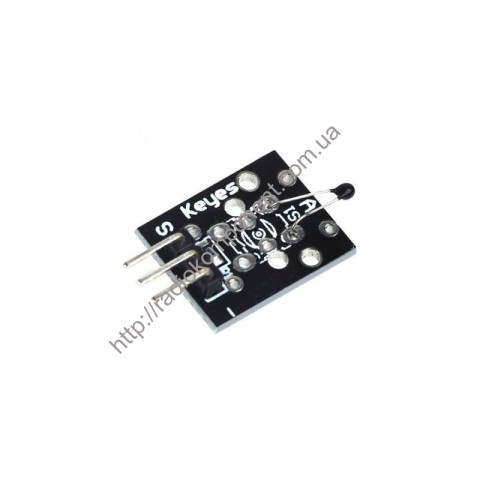

Модуль терморезистора (датчик температури) KY-013 для Arduino

Модуль аналогового терморезистора KY-013 призначений для визначення температури навколишнього середовища. Плата модуля складається з: SMD резистора номіналом 10 кОм та датчика температури KY-013. Цей модуль може використовуватися в системі охолодження повітря, домашньої сигнальної системи та інших проектах.

Терморезистор KY-013 та резистор зібрані за схемою резисторного дільника напруги. При зміні температури змінюється опір температурного датчика, що призводить до змін напруги на виведенні даних. Після чого контролер вимірює отриману напругу і за формулою логарифмічного перетворення, перетворює напругу в температуру.

Також за допомогою модуля можна визначати температуру поверхні. Для цього необхідно механічно притиснути датчик до поверхні за допомогою кріплень через роз'єми на платі, а між поверхнею і терморезистором нанести теплопровідну пасту. У разі відсутності пасти приклеїти датчик.

На модулі є три виходи для підключення датчика до плати Arduino. Контакт VCC служить подачі живлення на плату модуля, відповідно вихід GND є заземленням. Контакт S використовується передачі даних датчика мікроконтролеру і підключається до аналогових виходів плати Arduino Uno.

Технічні характеристики модуля:

Модель KY-013
Напруга живлення, 3,3 ... 5
Діапазон робочої температури, °C -55...+125
Точність виміру, °C ±0.5

Схема підключення датчика до Arduino Uno:
