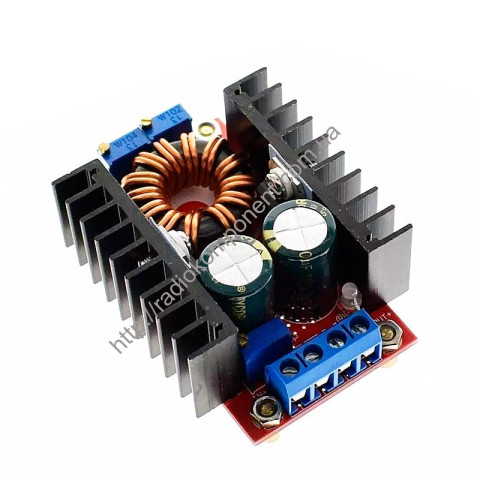

Підвищує перетворювач 150W з регулюванням струму та напруги, вхід 10-32V / вихід 12-35V

Даний підвищуючий перетворювач 150W здатний не тільки змінювати вихідну напругу постійного струму, а й регулювати силу струму. Діапазон регульованої вихідної напруги становить від 12 до 35 В. За допомогою даного модуля можна спроєтувати блок живлення, забезпечити живлення потужних світлодіодів і т.д.

Модуль спроектований на базі діода Шоттки STPS2045CT, 3 підстроювальні резистори та інші допоміжні компоненти. Мікросхема модуля не має захисту від КЗ (короткого замикання) та неправильної полярності підключення. До корпусу мікросхеми вже прикріплено радіатор. Максимальна сила струму становить 10 А за нормального охолодження, а потужність 100 Вт. При використанні додаткового охолодження показники перетворювача напруги збільшуються: максимальний струм може досягати 16 А, відповідно потужність до 150 Вт. Діапазон ККД (коефіцієнта корисної дії) модуля достатньо широкий і становить від 94 до 96%. Якщо температура навколишнього середовища перевищує 40 °C, рекомендується використовувати примусове охолодження.

На платі модуля розміщено 3 підстроювальні резистори:

R1 (зліва вгорі): регулювання вихідної напруги
R2 (праворуч вгорі): змінюється вихідна сила струму
R3 (зліва внизу): регулюється значення при якому спрацьовує захист від зниження напруги
Підключаються джерело живлення та навантаження до модуля за допомогою 2 клемників:

IN+: вхідна напруга 10 - 32 В
IN-: «земля»
OUT+: вихідна напруга 12 - 35 В
OUT-: загальний провід пристрою
Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32 В. Сигналізує про подачу живлення на модуль білий світлодіод, який підключений до шини живлення. Вхідна напруга модуля повинна бути меншою від значення вихідної напруги (підвищує перетворювач).

Технічні характеристики перетворювача:

Вхідна напруга, 10 ... 32
Вихідна напруга, 12 ... 35
Максимальна вихідна потужність, Вт 100 (150 із додатковим охолодженням)
ККД, % 94...96
Максимальна вихідна сила струму, А 5
Струм споживання холостого ходу, ма 25
Регулювання напруги, % 0,5
Регулювання навантаження, % 2,5
Вихідні пульсації, % 2
Робочий діапазон температур, °C -40...+85
Розміри модуля, мм 65 х 47 х 23,5.
