Радіатор STAR (старий) підкладка під світлодіод зірка алюмінієвий
| Артикули | |
| Категорії | Радіатори |
Характеристики
Опис

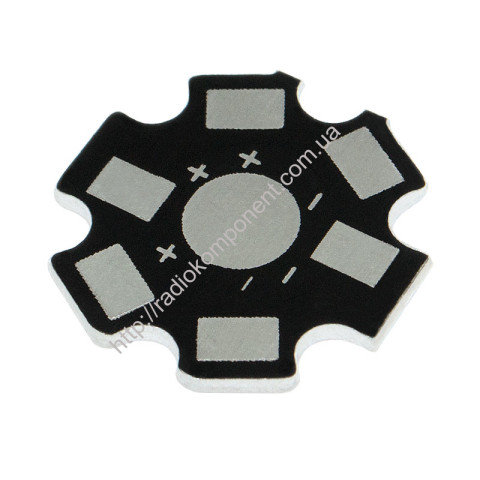

PCB підкладка "Star" для потужних світлодіодів є пластиною з композитного матеріалу - шар алюмінію, що допомагає відвести тепло від світлодіода, шар ізолятора та мідна фольга з контактними майданчиками.
Підкладка-радіатор "зірка" призначена для монтажу потужних світлодіодів від 1 до 5 ват та має діаметр 20 міліметрів, товщину 1 міліметр.
PCB підкладка "Star" застосовується для відведення тепла, що виділяється від світлодіода, і може використовуватися як невеликий радіатор.
Також за допомогою цієї підкладки-пластини зручно кріпити потужні світлодіоди на великий радіатор.
Якщо використовуються світлодіоди потужністю менше 0,5 Вт, їх можна встановити на звичайні друковані плати з текстоліту.
При розсіюванні більш високих потужностей може знадобитися використання спеціальних друкованих плат із металевою основою та шаром діелектрика, з покращеною теплопровідністю.
Світлодіодам з потужністю, що розсіюється 1 Вт і більше, потрібна плата, радіатор з алюмінієвою основою, для забезпечення рекомендованих температурних режимів роботи кристала світлодіода.
Нижня сторона світлодіода встановлюється на алюмінієву плату радіатор через спеціальну теплопровідну пасту (термопасту), що забезпечує хороший тепловий контакт і максимальну теплопровідність системи.
Висновки світлодіода припаюються до контактів на платі, радіаторі.
Переваги плат-радіаторів з металевою основою:
розсіюють тепло без використання додаткових вентиляторів примусового охолодження
додають механічну жорсткість виробу
зменшують ефект теплового стресу всіх компонентів
завдяки будь-якій конфігурації, дозволяють значно заощадити місце у пристрої
використання таких плат, що покращує надійність пристроїв, напрацювання на відмову.
Застосування PCB підкладки "Star" для потужних світлодіодів:
знежирити поверхні плати, радіатора та металеву поверхню світлодіода.
нанести термопасту (теплопровідну пасту) на металеву поверхню світлодіода.
встановити світлодіод на плату, радіатор, злегка притиснувши, щоб забезпечити хороший контакт між світлодіодом і платою
припаяти висновки світлодіодів до контактів на платі
