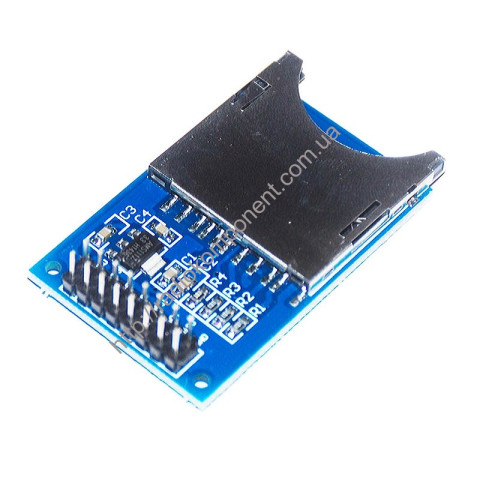

SD SPI модуль зчитування карт для ARDUINO

Цей модуль дозволяє підключати SD карту пам'яті до Arduino. Модуль може використовуватися для запису даних з різних датчиків, підключених до Arduino або інших мікроконтролерів.

Модуль з SD картою необхідний у проектах, де для роботи програми недостатньо об'єму пам'яті EEPROM або потрібно записати отримані дані або час зчитування інформації з датчиків.

Модуль для зчитування карт підтримує 2 режими: SD - рідний протокол обміну та SPI (Serial Peripheral Bus) інтерфейс для послідовного обміну даними. SPI інтерфейс є шиною для підключення зовнішніх пристроїв, за допомогою якої відбувається обмін даними з мікроконтролером.

Для роботи з модулем не потрібно встановлювати додаткові бібліотеки для Arduino IDE. Бібліотека для роботи з модулем входить до стандартних бібліотек Arduino IDE. Щоб підключити її, необхідно зайти в кладку "Скетч", а потім у "Підключити бібліотеку" і вибрати бібліотеку "SD".

Підключення модуля Arduino здійснюється через 6 контактів, підключених до штиревого подовжувача. Живлення на модуль подається через виходи VCC та GND. За допомогою контакту SCK (Serial Clock) передаються тактові імпульси, що генеруються для синхронізації процесу передачі інформації. Через контакт MOSI передаються дані від ведучого пристрою до веденого, відповідно MISO - лінія передачі від веденого пристрою до ведучого. Вихід CS використовується як сигнал вибору пристрою на шині.

Напруга можна подавати як від зовнішніх джерел живлення, так і мікропроцесорних пристроїв.

Технічні параметри модуля:

Напруга живлення, 3,3 ... 5,5
Споживаний струм не більше, ма 200
Формат картки SD
Інтерфейс SPI
Розміри модуля, мм 50х33
Схема підключення модуля до Arduino Uno:
