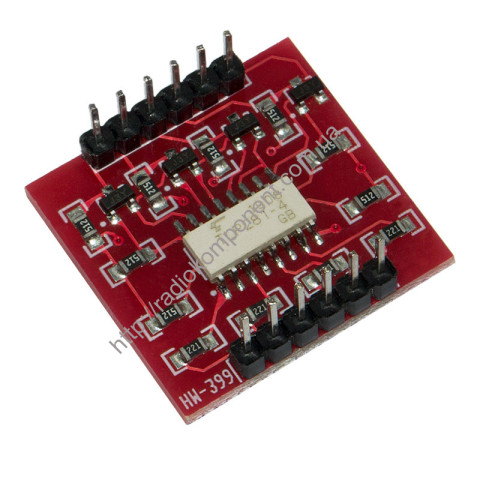

TLP281-4 модуль гальванічної розв'язки
| Manufacturer | CHINA |
| Артикули | |
| Категорії | ARDUINO |
Характеристики
| Тип | Опис | |
|---|---|---|
| Тип пристрою | Перетворювачі | |
| Бренд | CHINA | |
| Вага г. | 3.7 |
Опис
Модуль гальванічної розв'язки на основі оптрона TLP281 може бути використаний для безпечного підключення Arduino та інших мікроконтролерів до високовольтних виконавчих пристроїв. Наприклад, двигунів, сервоприводів і т.п. Виключає вплив наведень на мікроконтролер. Керується модуль струмом з максимальним значенням 50 мА і може комутувати навантаження керовану струмом 500 мА і максимальною напругою 24 В.
Модуль здійснює керування високими значеннями на виході за допомогою низьких значень на вході. Також модуль може використовуватись як 4-канальний перетворювач логічних рівнів 3,3В-5В.
Характеристики:
Оптронне складання: TLP281-4
Кількість каналів: 4
Максимальний вихідний струм: 500 мА
Напруга вхідних логічних сигналів: 3,3...5 В
Напруга вихідних логічних сигналів: 3,3...5 В
Транзистори на виході: S8050
Напруга на входах (IN1..IN4) - 3..5 V
Максимальний струм на входах (IN1...IN4): 50 мА
Максимальна напруга на виходах OUT1..OUT4: 24 В
Максимальний струм на виходах OUT1.OUT4: 500 мА
Розміри плати: 26х25 мм
