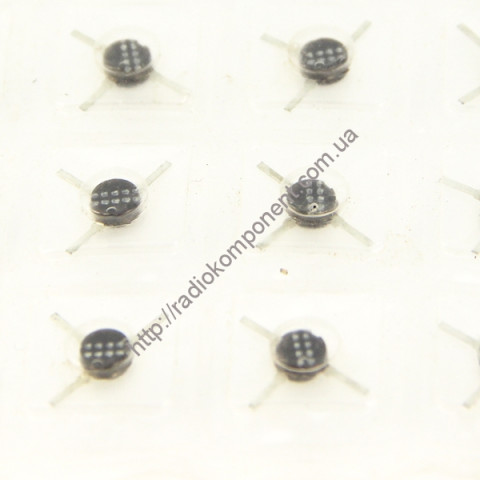

Транзистор КТ3101АМ

Транзистори КТ3101А-2 кремнієві епітаксійно-планарні структури npn підсилювальні з нормованим коефіцієнтом шуму на частотах 1 та 2,25 ГГц.
Призначені для застосування у вхідних та наступних каскадах підсилювачів надвисоких частот.

Основні технічні характеристики транзистора КТ3101АМ:
• Структура транзистора: npn
• Рк max - Постійна потужність колектора, що розсіюється: 100 мВт;
• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: не менше 4000 МГц;
• Uкбо max - Максимальна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 15 В;
• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 2,5 В;
• Iк max – максимально допустимий постійний струм колектора: 20 мА;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 0,5 мкА (15В);
• h21е - Статичний коефіцієнт передачі струму транзистора як малого сигналу для схем із загальним емітером: 35...300;
• Ск - Місткість колекторного переходу: не більше 1,5 пФ;
• Кш – Коефіцієнт шуму транзистора: не більше 4,5 дБ на частоті 2,25 ГГц
• tк – постійна часу ланцюга зворотного зв`язку на високій частоті: не більше 10 пс.
