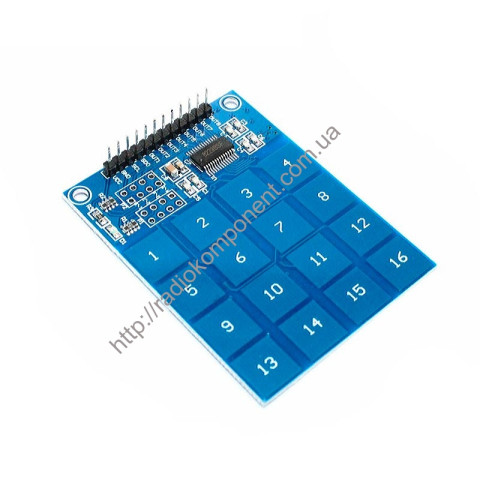

TTP229 (сенсорна клавіатура) для Arduino

Модуль є недорогою сенсорною клавіатурою 4 х 4 для проектів, в яких необхідно виконувати введення і виведення даних вручну. На платі датчика знаходяться 16 сенсорних майданчиків з числами 1 – 16. Особливістю модуля є його низьке енергоспоживання, за допомогою якого можна підключити плату до портативних пристроїв з автономним живленням.

Сенсорна клавіатура спроектована з урахуванням мікросхеми TTP229. Мікросхема надає дані про натискання кнопок двопровідної лінії зв'язку з послідовним інтерфейсом SPI. Також чіп має 8 буферами у яких є вибір типу логічного вывода. При відсутності активності протягом заданого часу модуль автоматично переходить у сплячий режим. Мікросхема має досить низьке енергоспоживання 2 - 9 мкА.

Режими роботи клавіатури налаштовуються за допомогою перемичок на колодках P1 та P2. Для роботи в режимі з 16-ма клавішами необхідно виставити перемичку між контактами 3 і 7 P1 роз'єму. За допомогою конденсаторів, розміщених на платі, можна змінювати чутливість сенсорних датчиків.

Підключається модуль до мікропроцесорного пристрою через 2 контакти (SCL та SD0). Вихід SCL використовується передачі тактових імпульсів мікроконтролером зовнішнього пристрою, а лінія SD0 надає інформацію про стан сенсорних кнопок. Цифрові контакти OUT1 - OUT8 служать до роботи у режимі 8 кнопок. Подається живлення на плату за допомогою висновків VCC та GND номіналом 5 В. На модулі знаходиться світлодіод із червоною індикацією, який загоряється при подачі напруги.
Технічні характеристики модуля:

Напруга живлення, 2,4 ... 5,5
Споживаний струм, ма 100
Мікросхема TTP229
Кількість клавіш 16
Робоча температура, ° C 0 ... +70
Розміри модуля, мм 65 х 50 х 10
Вага, м 15

Схема підключення модуля до Arduino Uno:
