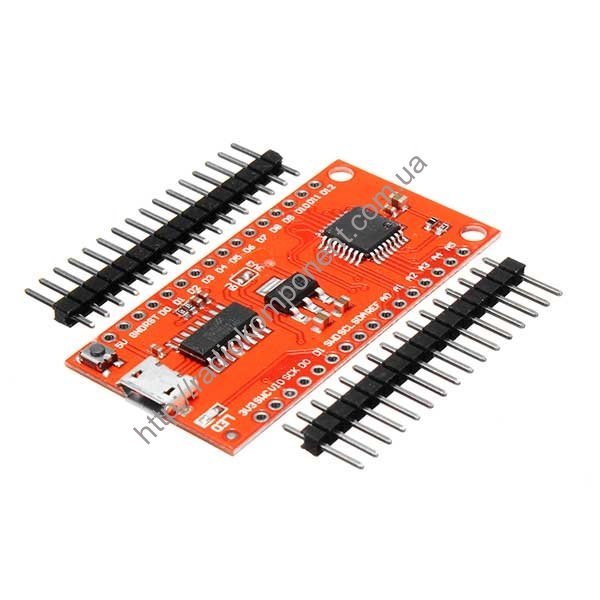

WeMOS ARDUINO NANO TTGO XI 8F328P-U

Плата WeMos XI побудована на мікроконтролері LGT8F328D, яка вдосконалена по відношенню до мікроконтролера ATmega328.

Огляд контролера WeMos XI

Кварцовий генератор 16 МГц
Живлення та логіка плати може працювати з напругою від 1,8 до 5.5 В
8 аналогових входів з 12 біт АЦП
2 ЦАП виходу на 10 біт


Програмування

Програмування плати провадиться стандартним USB TTL програматором. При цьому тут не важливо, на яке воно напруга 3,3 або 5 В.

Робота в Arduino IDE

-Для початку необхідно встановити комп'ютер Arduino IDE 1.6.9 і вище.
-Завантажте ядро плати XI з репозиторію на GitHub (https://github.com/wemos/Arduino_XI) собі на комп'ютер і розархівуйте його.
-Перейменуйте папку Arduino_XI-master в XI
-Знайдіть на вашому комп'ютері папку C:\Users\user\Documents\Arduino\hardware і створіть у ньому папку wemos
-Перемістити XI в папку wemos.
-Запустіть Arduino IDE і в Менеджері плат ви знайдете щойно встановлену плату WEMOS XI. Щоб перевірити працездатність, відкрийте Приклади XI і завантажте один з них у плату.
-Під час встановлення плати в середу Arduino відразу були встановлені додаткові бібліотеки для роботи з платою WEMOS XI, наприклад ті, які знадобляться для роботи з ЦАП
