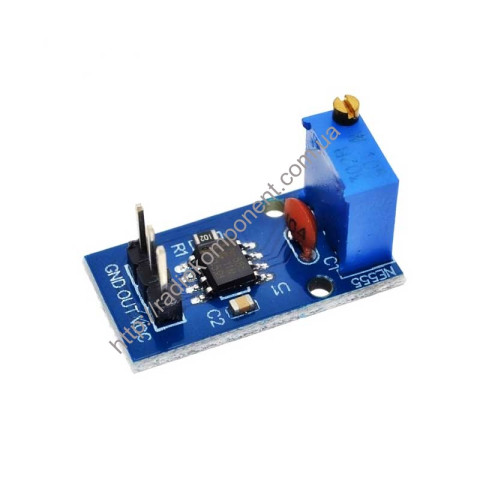

NE555 генератор с регулировкой частоты

Модуль NE555 представляет собой генератор прямоугольных импульсов. Данный модуль можно использовать для проверки низкочастотных и высокочастотных схем, усилителей, радиоприемников и прочих устройств. Также его можно использовать для регулирования параметров выходных импульсов в широких пределах.

Модуль собран на базе аналоговой интегральной микросхеме NE555. Микросхема NE555 является таймером, который формирует импульсы со стабильными характеристиками во времени. Она состоит из 2 диодов, 23 транзисторов и 16 резисторов. Выходной ток микросхемы составляет 200 мА. При изменении напряжения питания точность микросхемы не изменяется. Погрешность составляет около 1% от расчетного значения. На модуле присутствует подстроечный резистор, который необходим для регулирования частоты прямоугольных импульсов. Диапазон изменения частоты выходных импульсов составляет от 1 Гц до 100 кГц.

На плате модуля имеется 3 вывода:

VCC: напряжение питания
GND: общий провод («земля»)
OUT: уровень выходного сигнала. Высокий уровень выходного сигнала равен напряжению 1,5 В, а низкий - 0,25 В

Подается питание на модуль от внешнего источника питания, платформы Arduino или другого микроконтроллерного устройства. Диапазон напряжения питания модуля составляет от 5 ... 15 В.

Технические характеристики генератора импульсов NE555:

Микросхема NE555
Напряжение питания, В 5 ... 15
Диапазон рабочих частот, КГц 0,001 ... 100
Выходной ток, мА 200
Рабочая температура, °C 0 ... 70
Размеры модуля, мм 29 х 12 х 10.
