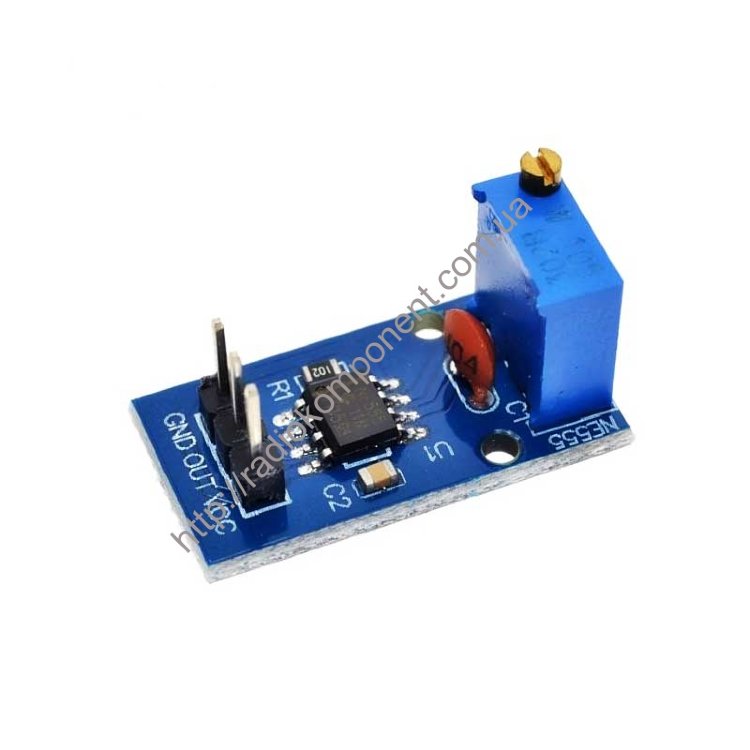

NE555 генератор з регулюванням частоти

Модуль NE555 є генератором прямокутних імпульсів. Цей модуль можна використовувати для перевірки низькочастотних та високочастотних схем, підсилювачів, радіоприймачів та інших пристроїв. Також його можна використовувати для регулювання параметрів вихідних імпульсів у широких межах.

Модуль зібраний на базі аналогової інтегральної мікросхеми NE555. Мікросхема NE555 є таймером, що формує імпульси зі стабільними характеристиками у часі. Вона складається з 2 діодів, 23 транзисторів та 16 резисторів. Вихідний струм мікросхеми становить 200 мА. У разі зміни напруги живлення точність мікросхеми не змінюється. Похибка складає близько 1% від розрахункового значення. На модулі є підстроювальний резистор, який необхідний для регулювання частоти прямокутних імпульсів. Діапазон зміни частоти вихідних імпульсів становить від 1 до 100 кГц.

На платі модуля є 3 висновки:

VCC: напруга живлення
GND: загальний провід («земля»)
OUT: рівень вихідного сигналу. Високий рівень вихідного сигналу дорівнює напрузі 1,5, а низький - 0,25 В

Подається живлення на модуль від зовнішнього джерела живлення, Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 5...15 В.

Технічні характеристики генератора імпульсів NE555:

Мікросхема NE555
Напруга живлення, 5 ... 15
Діапазон робочих частот, КГц 0,001...100
Вихідний струм, ма 200
Робоча температура, °C 0 ... 70
Розміри модуля, мм 29 х 12 х 10
