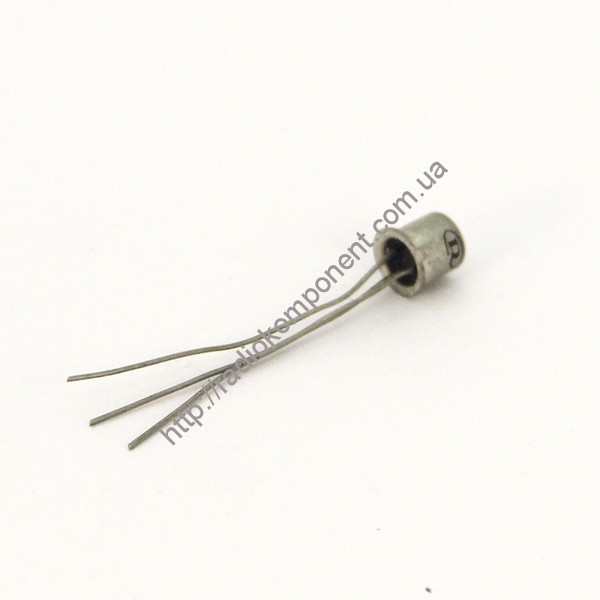

Транзистор КТ349Б
| Manufacturer | СНГ |
| Артикул | |
| Категории | Транзисторы отечественные |
Характеристики
| Тип | Описание | |
|---|---|---|
| Бренд | СНГ | |
| Структура | PNP | |
| Тип транзистора | Биполярный | |
| Мощность | 200мВт | |
| Тип корпуса транзистора | КТ-1-7 | |
| Тип монтажа | DIP | |
| Вес г. | 0.5 | |
| Заводская упаковка | 100шт. | |
| Напряжение коллектор-эмиттер | 15В | |
| Ток коллектора | 40мА | |
| Коэффициент усиления по току | 160 | |
| Частота | 300МГц |
Описание
Основные технические характеристики транзистора КТ349Б:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 200 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 300 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (10кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 40... 160;
• Ск - Емкость коллекторного перехода: не более 6 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 30 Ом.
