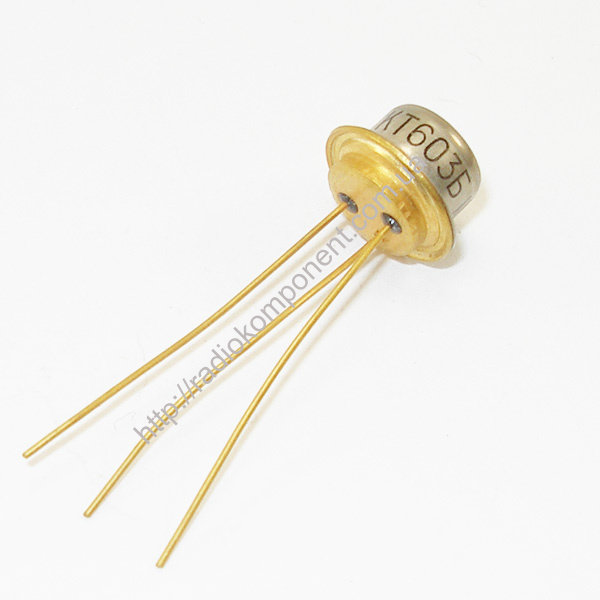

Транзистор КТ603Б Au
| Manufacturer | СНГ |
| Артикул | |
| Категории | Транзисторы отечественные |
Характеристики
| Тип | Описание | |
|---|---|---|
| Бренд | СНГ | |
| Структура | NPN | |
| Тип транзистора | Биполярный | |
| Мощность | 500мВт | |
| Тип корпуса транзистора | КТЮ-3-6 | |
| Тип монтажа | DIP | |
| Вес г. | 1.5 | |
| Заводская упаковка | 100шт. | |
| Напряжение коллектор-эмиттер | 30В | |
| Ток коллектора | 300мА | |
| Коэффициент усиления по току | 60 | |
| Частота | 200МГц |
Описание
Основные технические характеристики транзистора КТ603Б:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 30 В (1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 300 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 600 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 60;
• Ск - Емкость коллекторного перехода: не более 15 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 7 Ом.
