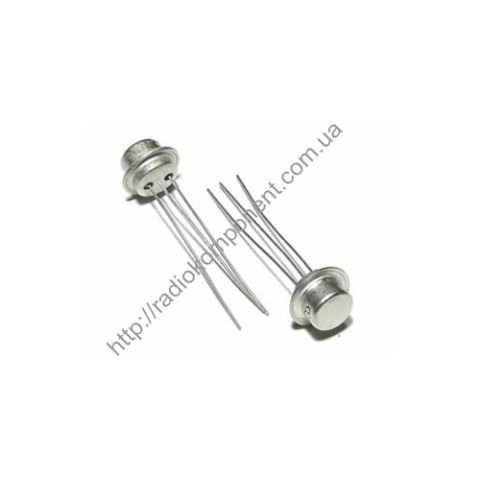

Транзистор КТ603Г

Основні технічні характеристики транзистора КТ603Г:
• Структура транзистора: npn;
• Рк max - Постійна потужність колектора, що розсіюється: 0,5 Вт;
• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: не менше 200 МГц;
• Uкеr max - Максимальна напруга колектор-емітер при заданому струмі колектора та заданому опорі в ланцюзі база-емітер: 15 В (1кОм);
• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 3 В;
• Iк max – максимально допустимий постійний струм колектора: 300 мА;
• Iк і max – Максимально допустимий імпульсний струм колектора: 600 мА;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 5 мкА;
• h21е – статичний коефіцієнт передачі струму транзистора для схем із загальним емітером: більше 60;
• Ск - Місткість колекторного переходу: не більше 15 пФ;
• Rке нас - Опір насичення між колектором та емітером: не більше 7 Ом.
