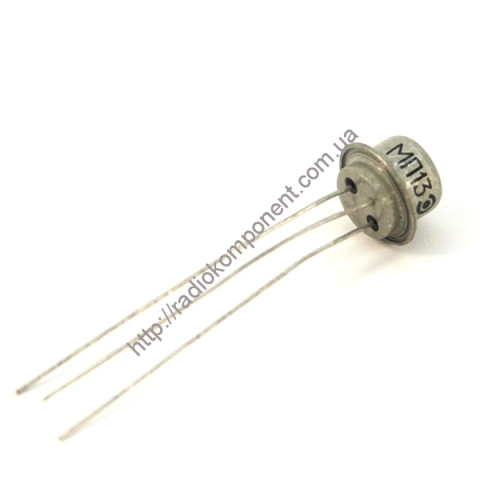

Транзистор МП13

Транзистори МП13 германієві сплавні pnp універсальні низькочастотні малопотужні.
Призначені для посилення малих сигналів низької частоти, посилення, перемикання, формування імпульсів, застосування у фериттранзисторних осередках.
Основні технічні характеристики транзистора МП13:
• Структура транзистора: pnp
• Рк max - Постійна потужність колектора, що розсіюється: 150 мВт;
• fh21б – гранична частота коефіцієнта передачі струму транзистора для схем із загальним емітером та загальною базою: не менше 0,5 МГц;
• Uкбо проб - Пробивна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 15 В;
• Uебо проб - Пробивна напруга емітер-база при заданому зворотному струмі емітера і розімкнутого ланцюга колектора: 15 В;
• Iк max – максимально допустимий постійний струм колектора: 20 мА;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 200 мкА;
• h21е - Статичний коефіцієнт передачі струму транзистора в режимі малого сигналу для схем із загальним емітером та загальною базою відповідно: 25...55;
• Ск - Місткість колекторного переходу: не більше 60 пФ;
• Кш - Коефіцієнт шуму транзистора: трохи більше 10 дБ на частоті 1 кГц.
