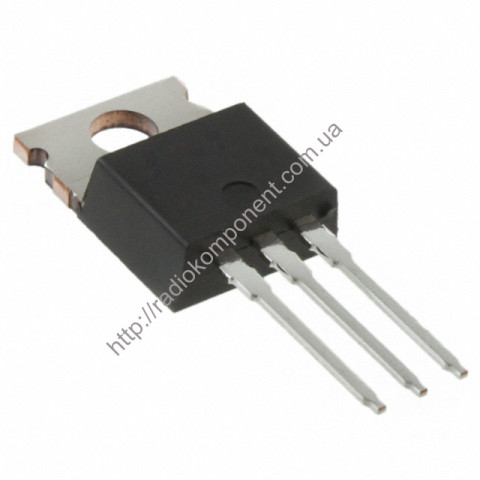

Транзистор КТ853В

Транзистори КТ853В планарні кремнієві структури pnp перемикальні.
Призначені для застосування в підсилювачах та пристроях, що перемикають.

Основні технічні характеристики транзистора КТ853В:
• Структура транзистора: pnp;
• Рк т max - Постійна потужність колектора, що розсіюється, з тепловідведенням: 60 Вт;
• fгр – межова частота коефіцієнта передачі струму транзистора для схеми із загальним емітером: не менше 7 МГц;
• Uкбо max - Максимальна напруга колектор-база при заданому зворотному струмі колектора та розімкнутого ланцюга емітера: 60 В;
• Uебо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера та розімкнутого ланцюга колектора: 5 В;
• Iк max – максимально допустимий постійний струм колектора: 8 А;
• Iк і max – Максимально допустимий імпульсний струм колектора: 12 А;
• Iкбо – Зворотний струм колектора – струм через колекторний перехід при заданій зворотній напрузі колектор-база та розімкнутому виведенні емітера: не більше 200 мкА (60В);
• h21е – статичний коефіцієнт передачі струму транзистора для схем із загальним емітером: більше 750;
• Ск - Місткість колекторного переходу: не більше 120 пФ;
• Rке нас - Опір насичення між колектором та емітером: не більше 0,66 Ом;
• tвикл - Час вимкнення:: не більше 3300 нс
